Servomoteur AC ACSM40N

220 VIP654 pôles

Présentation

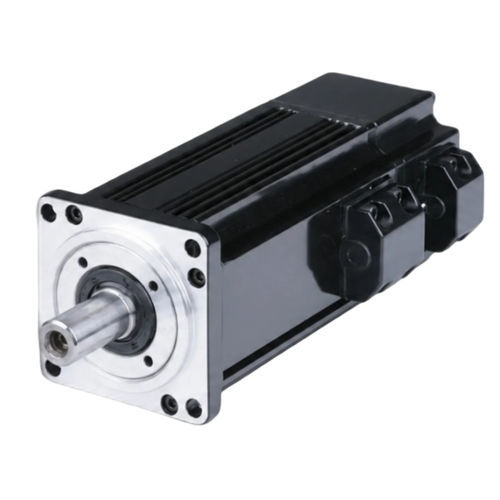

Servomoteur AC de châssis 40 mm, 4 pôles, modèle ACSM40N-00130B4-MHZ, puissance nominale 50 W sous 220 V, vitesse nominale 3000 tr/min et couple nominal 0,16 N·m. Équipé d'un encodeur absolu 23 bits et d'une protection IP65, avec un couple de pic de 2× pour les applications de contrôle de mouvement de précision.

Points clés

• Puissance nominale : 50 W
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,16 N·m
• Couple de pic : 0,32 N·m (2× nominal)
• Encodeur : absolu 23 bits
• Protection : IP65

Référence & spécifications de base
Référence : ACSM40N-00130B4-MHZ
Puissance nominale : 50 W
Tension nominale : 220 V
Vitesse nominale : 3000 tr/min
Couple nominal : 0,16 N·m
Couple de pic : 0,32 N·m

Caractéristiques électriques & mécaniques

• Puissance nominale : 0,05 kW
• Tension de ligne nominale : 220 V
• Courant de ligne nominal : 0,4 A
• Force électromotrice inverse : 36,8 V/1000 r.min
• Constante de couple : 0,4 N·m/A
• Inertie du rotor : 0,025×10⁻⁴ kg·m²
• Résistance de phase (L-L) : 108 Ω
• Inductance de phase (L-L) : 108 mH
• Constante de temps électrique : 1,0 ms
• Poids : 0,32 kg
• Variateurs compatibles : ACSDP100H-40 / ACSDP100E-40

Encodeur & protection

• Type d'encodeur : absolu 23 bits
• Classe d'isolement : Classe B
• Indice de protection : IP65
• Ambiance de fonctionnement : -20°C à +40°C
• Humidité ambiante : < 90% HR (sans condensation)

Dimensions mécaniques

• Taille de châssis : 40 mm
• Longueur corps (sans frein) : 75 mm
• Longueur corps (avec frein à aimant permanent) : 109 mm

Visuels supplémentaires
La courbe couple-vitesse et le dessin mécanique de la série ACSM40N sont disponibles sur la fiche produit.

Caractéristiques techniques

• Châssis : 40 mm
• Pôles : 4 pôles
• Puissance nominale : 50 W (0,05 kW)
• Tension nominale : 220 V
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,16 N·m
• Couple de pic : 0,32 N·m
• Encodeur : encodeur absolu 23 bits
• Protection : IP65
• Force électromotrice inverse : 36,8 V/1000 r.min
• Constante de couple : 0,4 N·m/A
• Inertie rotore : 0,025×10⁻⁴ kg·m²
• Résistance de phase (L-L) : 108 Ω
• Inductance de phase (L-L) : 108 mH
• Constante de temps électrique : 1,0 ms
• Poids : 0,32 kg
• Variateurs compatibles : ACSDP100H-40 / ACSDP100E-40
• Ambiance de fonctionnement : -20°C à +40°C, < 90% HR sans condensation
