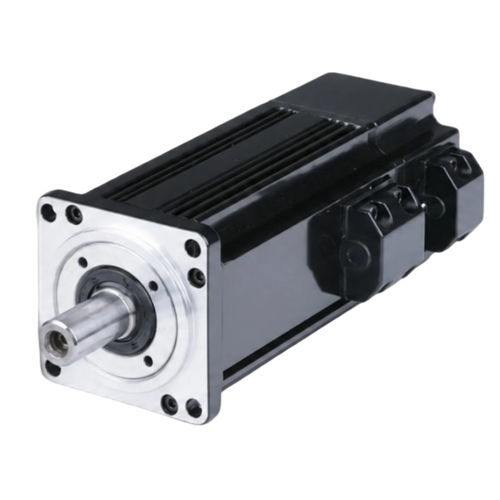

Servomoteur AC ACSM40N

220 VIP654 pôles

Présentation du produit
Servo-moteur AC 4 pôles, cadre 40 mm, puissance nominale 100 W sous 220 V, vitesse nominale 3000 tr/min, couple nominal 0,32 N·m. Équipé d'un encodeur absolu 23 bits, protection IP65 et rapport de couple de crête 2:1.

Points clés

• Puissance nominale : 100 W
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,32 N·m
• Couple de crête : 0,64 N·m
• Encodeur : absolu 23 bits
• Protection : IP65

Référence & informations de base

• Référence : ACSM40N-00330B4-MHZ
• Tension nominale : 220 V
• Puissance nominale : 100 W (0,1 kW)

Spécifications électriques et mécaniques
Puissance nominale : 0,1 kW
Tension de ligne nominale : 220 V
Courant de ligne nominal : 0,6 A
Vitesse nominale : 3000 tr/min
Couple nominal : 0,32 N·m
Couple de crête : 0,64 N·m
Back EMF : 32,8 V/1000 tr.min
Constante de couple : 0,53 N·m/A
Inertie du rotor : 0,051×10⁻⁴ kg·m²
Résistance de phase (L-L) : 34 Ω
Inductance de phase (L-L) : 40 mH
Constante de temps électrique : 1,18 ms
Poids : 0,47 kg
Variateurs compatibles : ACSDP100H-40 / ACSDP100E-40

Encodeur & protection
Type d'encodeur : absolu 23 bits
Classe d'isolation : Classe B
Indice de protection : IP65
Température ambiante : -20°C ~ +40°C
Humidité ambiante : < 90 % HR (sans condensation)

Dimensions mécaniques
Dimension du cadre : 40 mm
Longueur corps (sans frein) : 90 mm
Longueur corps (avec frein à aimant permanent) : 124 mm

Autres médias produit
Courbe couple-vitesse et plan mécanique disponibles pour la série ACSM40N.

Caractéristiques techniques

• Série : ACSM40N series
• Modèle / Référence : ACSM40N-00330B4-MHZ
• Puissance nominale : 100 W (0,1 kW)
• Tension nominale : 220 V
• Courant nominal : 0,6 A
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,32 N·m
• Couple de crête : 0,64 N·m
• Back EMF : 32,8 V/1000r.min
• Constante de couple : 0,53 N·m/A
• Inertie du rotor : 0,051×10⁻⁴ kg·m²
• Résistance de phase (L-L) : 34 Ω
• Inductance de phase (L-L) : 40 mH
• Constante de temps électrique : 1,18 ms
• Poids : 0,47 kg
• Encodeur : absolu 23 bits
• Classe d'isolation : Classe B
• Indice de protection : IP65
• Température ambiante de fonctionnement : -20°C à +40°C
• Humidité ambiante : < 90 % HR (sans condensation)
• Dimension du cadre : 40 mm
• Longueur corps (sans frein) : 90 mm
• Longueur corps (avec frein à aimant permanent) : 124 mm
• Variateurs compatibles : ACSDP100H-40, ACSDP100E-40
