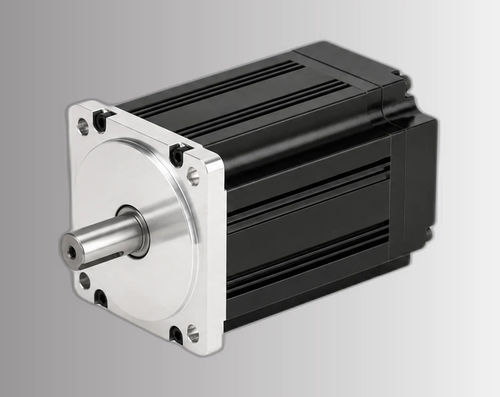

Servomoteur AC ACSM80N-04025B4-MHZ

220 Vavec freinavec frein électromagnétique

Aperçu du produit
Cadre 80 mm, moteur servo AC 4 pôles, 1,0 kW, 220 V, vitesse nominale 2500 tr/min et couple nominal 4,0 N·m. Équipé d'un encodeur absolu 23 bits et d'une protection IP65. Disponible avec différentes options de frein et compatible avec les variateurs spécifiés pour les applications d'automatisation industrielle.

Points clés

• Puissance nominale : 1,0 kW
• Vitesse nominale : 2500 tr/min
• Couple nominal : 4,0 N·m
• Couple de pic : 12 N·m
• Encodeur : absolu 23 bits
• Protection : IP65

Identifiants
Référence — ACSM80N-04025B4-MHZ
Cadre / Série — ACSM80N Series

Spécifications électriques et mécaniques
Paramètre — Valeur
Puissance nominale — 1,0 kW
Tension nominale — 220 V
Courant nominal — 4,4 A
Courant de pic — 13,2 A
Vitesse nominale — 2500 tr/min
Couple nominal — 4,0 N·m
Couple de pic — 12 N·m
Force électromotrice inverse — 56 V/1000 r.min
Constante de couple — 0,9 N·m/A
Inertie du rotor — 2.97×10⁻⁴ kg·m²
Résistance de phase (L-L) — 1,83 Ω
Inductance de phase (L-L) — 4,72 mH
Constante de temps électrique — 2,58 ms
Poids — 4,1 kg
Variateur compatible — ACSDP100H-75 / ACSDP100E-75

Encodeur et protection
Paramètre — Valeur
Type d'encodeur — Absolu 23 bits
Classe d'isolement — Classe B
Indice de protection — IP65
Température ambiante — -20°C ~ +40°C
Humidité ambiante — < 90% HR (sans condensation)

Dimensions mécaniques
Paramètre — Valeur
Taille du cadre — 80 mm
Longueur corps (sans frein) — 191 mm
Longueur corps (avec frein à aimant permanent) — 245 mm
Longueur corps (avec frein électromagnétique) — 231 mm

Visuels inclus
Courbe couple-vitesse et dessin mécanique disponibles pour la série ACSM80N (visuels montrant les caractéristiques couple-vitesse et les dimensions/montage mécaniques).

Caractéristiques techniques

• Série : ACSM80N Series
• Référence : ACSM80N-04025B4-MHZ
• Taille du cadre : 80 mm
• Puissance nominale : 1,0 kW
• Tension nominale : 220 V
• Courant nominal : 4,4 A
• Courant de pic : 13,2 A
• Vitesse nominale : 2500 tr/min
• Couple nominal : 4,0 N·m
• Couple de pic : 12 N·m
• Encodeur : encodeur absolu 23 bits
• Protection : IP65
• Classe d'isolement : Classe B
• Poids : 4,1 kg
• Constante de couple : 0,9 N·m/A
• Inertie du rotor : 2.97×10⁻⁴ kg·m²
• Force électromotrice inverse : 56 V/1000 r.min
• Variateurs compatibles : ACSDP100H-75 / ACSDP100E-75
• Conditions d'exploitation : -20°C à +40°C, < 90% HR sans condensation
