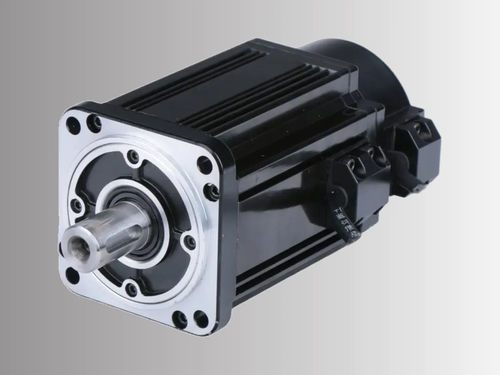

Servomoteur AC ACSM130B-07725A6-MH

220 Vavec codeuren boucle fermée

Aperçu du produit
Servomoteur CA, bâti 130 mm, modèle ACSM130B-07725A6-MH. Puissance nominale 2,0 kW et couple nominal 7,7 N·m à 2500 tr/min. Conçu pour les applications industrielles de commande de mouvement nécessitant un bâti compact et un encodeur absolu 17 bits pour un positionnement précis.

Points clés

• Puissance nominale : 2,0 kW
• Vitesse nominale : 2500 tr/min
• Couple nominal : 7,7 N·m
• Couple de pointe : 22 N·m
• Encodeur : absolu 17 bits

Spécifications électriques et mécaniques
Puissance nominale : 2,0 kW
Tension d'alimentation nominale : 220 V
Courant de ligne nominal : 7,5 A
Vitesse nominale : 2500 tr/min
Couple nominal : 7,7 N·m
Couple de pointe : 22 N·m
FEM inverse : 68 V/1000 tr.min
Constante de couple : 1,03 N·m/A
Inertie rotorique : 1,53×10⁻³ kg·m²
Résistance de phase (L-L) : 1,01 Ω
Inductance de phase (L-L) : 2,94 mH
Constante de temps électrique : 2,91 ms
Variateur compatible : ACSDP200H / ACSDP200E

Encodeur et protection
Type d'encodeur : absolu 17 bits
Classe d'isolation : Classe B

Dimensions mécaniques
Taille du bâti : 130 mm
Longueur du corps (sans frein) : 192 mm

Visuels supplémentaires
Courbe couple-vitesse et dessin mécanique disponibles sur la page produit.

Caractéristiques techniques

• Série / Modèle : ACSM130B series
• Référence : ACSM130B-07725A6-MH
• Puissance nominale : 2000 W
• Tension nominale : 220 V
• Courant nominal : 7,5 A
• Vitesse nominale : 2500 tr/min
• Couple nominal : 7,7 N·m
• Couple de pointe : 22 N·m
• Encodeur : absolu 17 bits
• FEM inverse : 68 V/1000 tr.min
• Constante de couple : 1,03 N·m/A
• Inertie rotorique : 1,53×10⁻³ kg·m²
• Résistance de phase (L-L) : 1,01 Ω
• Inductance de phase (L-L) : 2,94 mH
• Constante de temps électrique : 2,91 ms
• Variateurs compatibles : ACSDP200H / ACSDP200E
• Taille du bâti : 130 mm
• Longueur du corps (sans frein) : 192 mm
