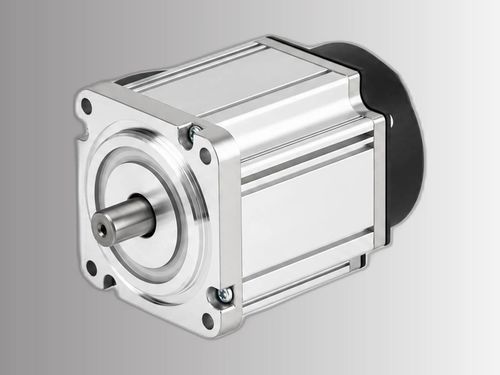

Servomoteur AC ACSM60B-01330A6-TJA

220 V5 pôleshaute résolution

Présentation du produit
Servomoteur AC cadre 60 mm, conception 5 pôles, référence ACSM60B-01330A6-TJA, puissance nominale 400 W sous 220 V, couple nominal 1,27 N·m et vitesse maximale 6000 tr/min. Équipé d'un encodeur absolu 17 bits et compatible avec les variateurs ACSDP100H-40 / ACSDP100E-40.

Points clés

• Puissance nominale : 400 W (0,4 kW)
• Vitesse nominale : 3000 tr/min
• Vitesse max : 6000 tr/min
• Couple nominal : 1,27 N·m
• Encodeur : absolu 17 bits

Informations produit

• Référence : ACSM60B-01330A6-TJA
• Tension nominale : 220 V
• Courant nominal : 2,5 A (typ.)
• Courant de pointe : 7,5 A
• Variateurs compatibles : ACSDP100H-40 / ACSDP100E-40

Spécifications électriques et mécaniques

• Puissance nominale — 0,4 kW
• Tension nominale — 220 V
• Couple nominal — 1,27 N·m
• Couple de pointe — 3,81 N·m
• Courant nominal — 2,5 A
• Courant de pointe — 7,5 A
• Vitesse nominale — 3000 tr/min
• Vitesse max — 6000 tr/min
• Constante de couple — 0,5 N·m/A
• Back EMF — 31,2 V/Krpm
• Résistance de phase (L-L) — 3,5 Ω
• Inductance de phase (L-L) — 5,8 mH
• Inertie du rotor — 0,52×10⁻⁴ kg·m²
• Nombre de paires de pôles — 5

Encodeur & Protection

• Type d'encodeur — absolu 17 bits
• Classe d'isolement — Classe F

Dimensions mécaniques

• Format de cadre — 60 mm
• Longueur corps (sans frein) — 90 mm
• Longueur corps (avec frein) — 120 mm

Visuels complémentaires
Comprend courbe couple-vitesse et dessins mécaniques relatifs à la série ACSM60B.

Caractéristiques techniques

• Cadre : 60 mm, conception 5 pôles
• Puissance nominale : 400 W (0,4 kW)
• Tension nominale : 220 V
• Vitesse nominale : 3000 tr/min ; Vitesse max : 6000 tr/min
• Couple nominal : 1,27 N·m ; Couple de pointe : 3,81 N·m
• Courant nominal : 2,5 A ; Courant de pointe : 7,5 A
• Constante de couple : 0,5 N·m/A
• Back EMF : 31,2 V/Krpm
• Résistance de phase (L-L) : 3,5 Ω ; Inductance de phase (L-L) : 5,8 mH
• Inertie rotor : 0,52×10⁻⁴ kg·m²
• Nombre de paires de pôles : 5
• Encodeur : absolu 17 bits
• Classe d'isolement : F
• Variateurs compatibles : ACSDP100H-40, ACSDP100E-40
