Servomoteur AC ACSM130N
220 V4 pôlesavec encodeur intégré

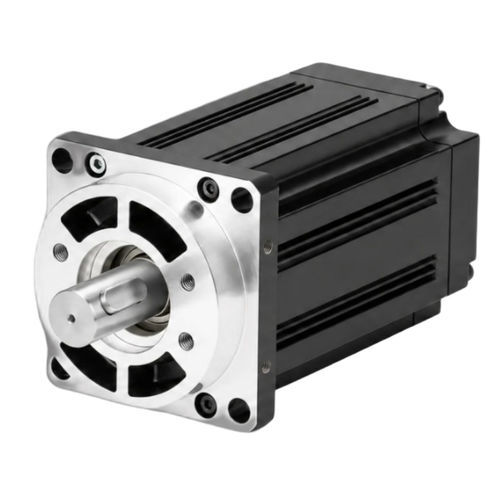

Servomoteur AC - ACSM130N - NEOTON MOTOR - 220 V / 4 pôles / avec encodeur intégré
Servomoteur AC - ACSM130N - NEOTON MOTOR - 220 V / 4 pôles / avec encodeur intégré
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
AC
Voltage
220 V
Nombre de pôles
4 pôles
Application
avec encodeur intégré
Autres caractéristiques
haute résolution, avec encodeur intégré, servocommandé
Puissance

2,6 W
(0 hp)

Intensité

10 A

Couple

Min: 10 Nm
(7,375621 ft.lb)

Max: 25 Nm
(18,439054 ft.lb)

Vitesse de rotation

2 500 rpm
(15 707,9633 rad.min-1)

Diamètre

130 mm
(5,12 in)

Température de fonctionnement

Min: -20 °C
(-4 °F)

Max: 40 °C
(104 °F)

Description

Aperçu du produit
Servomoteur AC 4 pôles, taille de cadre 130 mm, destiné aux applications industrielles de contrôle de mouvement. Puissance nominale 2,6 kW, tension nominale 220 V, vitesse nominale 2500 tr/min, couple nominal 10 N·m. Équipé d'un encodeur absolu 23 bits et d'un rapport couple de pointe / couple nominal de 2,5×.

Points clés
  • Puissance nominale : 2,6 kW
  • Vitesse nominale : 2500 tr/min
  • Couple nominal : 10 N·m
  • Couple de pointe : 25 N·m
  • Encodeur : absolu 23 bits

Identifiants
Numéro de pièce : ACSM130N-10025B4-MH
Puissance nominale : 2600 W
Tension nominale : 220 V
Vitesse nominale : 2500 tr/min
Couple nominal : 10 N·m
Couple de pointe : 25 N·m

Caractéristiques électriques et mécaniques
Puissance nominale : 2,6 kW
Tension de ligne nominale : 220 V
Courant de ligne nominal : 10 A
Vitesse nominale : 2500 tr/min
Couple nominal : 10 N·m
Couple de pointe : 25 N·m
Force contre-électromotrice (Back EMF) : 70 V/1000 tr/min
Constante de couple : 1,0 N·m/A
Inertie du rotor : 1,94×10⁻³ kg·m²
Résistance de phase (L-L) : 0,73 Ω
Inductance de phase (L-L) : 2,45 mH
Constante de temps électrique : 3,36 ms
Masse : 9,8 kg
Variateur compatible : ACSDP200H / ACSDP200E

Encodeur et protection
Type d'encodeur : encodeur absolu 23 bits
Classe d'isolement : Classe B
Température ambiante : -20°C ~ +40°C
Humidité ambiante : < 90% HR (sans condensation)

Dimensions mécaniques
Taille de cadre : 130 mm
Longueur du corps (sans frein) : 209 mm
Longueur du corps (avec frein à aimant permanent) : 279 mm
Longueur du corps (avec frein électromagnétique) : 290 mm

Ressources supplémentaires
Courbe couple-vitesse : image disponible dans les détails produit
Vue mécanique : image disponible (série ACSM130N)

Caractéristiques techniques
  • Modèle / Série : ACSM130N Series
  • Numéro de pièce : ACSM130N-10025B4-MH
  • Puissance nominale : 2,6 kW (2600 W)
  • Tension nominale : 220 V
  • Vitesse nominale : 2500 tr/min
  • Couple nominal : 10 N·m
  • Couple de pointe : 25 N·m
  • Encodeur : absolu 23 bits
  • Masse : 9,8 kg
  • Taille de cadre : 130 mm
  • Variateur compatible : ACSDP200H / ACSDP200E
  • Classe d'isolement : Classe B
  • Température ambiante : -20°C ~ +40°C
  • Résistance de phase (L-L) : 0,73 Ω
  • Inductance de phase (L-L) : 2,45 mH
  • Inertie du rotor : 1,94×10⁻³ kg·m²
  • Constante de couple : 1,0 N·m/A
  • Back EMF : 70 V/1000 tr/min
