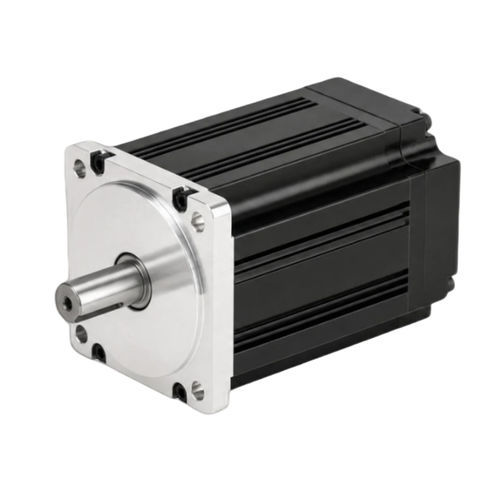

Servomoteur AC ACSM80N

220 VIP654 pôles

Présentation du produit
Servomoteur AC 4 pôles, cadre 80 mm, modèle ACSM80N-02430B4-MHZ : 750 W, 220 V, 3000 tr/min, couple nominal 2,39 N·m. Équipé d'un encodeur absolu 23 bits et protection IP65 ; rapport de couple de pointe 3×.

Points clés

• Puissance nominale : 750 W (0,75 kW)
• Vitesse nominale : 3000 tr/min
• Couple nominal : 2,39 N·m
• Couple de pointe : 7,1 N·m
• Encodeur : 23 bits absolu
• Indice de protection : IP65

Identifiants

• Référence : ACSM80N-02430B4-MHZ
• Fiche technique : ACSM80N-02430B4-MHZ

Caractéristiques électriques et mécaniques

• Puissance nominale : 0.75 kW
• Tension nominale : 220 V
• Courant de ligne nominal : 3 A
• Courant de pointe : 9 A
• Vitesse nominale : 3000 tr/min
• Couple nominal : 2.39 N·m
• Couple de pointe : 7.1 N·m
• Force contre‑électromotrice : 48 V/1000 r.min
• Constante de couple : 0.8 N·m/A
• Inertie du rotor : 1.82×10⁻⁴ kg·m²
• Résistance de phase (L-L) : 2.88 Ω
• Inductance de phase (L-L) : 6.4 mH
• Constante de temps électrique : 2.22 ms
• Poids : 2.9 kg
• Variateurs compatibles : ACSDP100H-75 / ACSDP100E-75

Encodeur et protection

• Type d'encodeur : absolu 23 bits
• Classe d'isolement : Classe B
• Indice de protection : IP65
• Température ambiante : -20°C ~ +40°C
• Humidité ambiante : < 90% HR (sans condensation)

Dimensions mécaniques

• Taille du cadre : 80 mm
• Longueur du corps (sans frein) : 151 mm
• Longueur du corps (frein à aimant permanent) : 205 mm
• Longueur du corps (frein électromagnétique) : 191 mm

Courbe couple-vitesse
Image de la caractéristique couple-vitesse disponible pour le modèle ACSM80N-02430B4-MHZ.

Caractéristiques techniques

• Série de modèle : ACSM80N
• Tension nominale : 220 V
• Courant de pointe : 9 A
• Courant de ligne nominal : 3 A
• Force contre‑électromotrice : 48 V/1000 r.min
• Constante de couple : 0.8 N·m/A
• Inertie du rotor : 1.82×10⁻⁴ kg·m²
• Résistance de phase (L-L) : 2.88 Ω
• Inductance de phase (L-L) : 6.4 mH
• Constante de temps électrique : 2.22 ms
