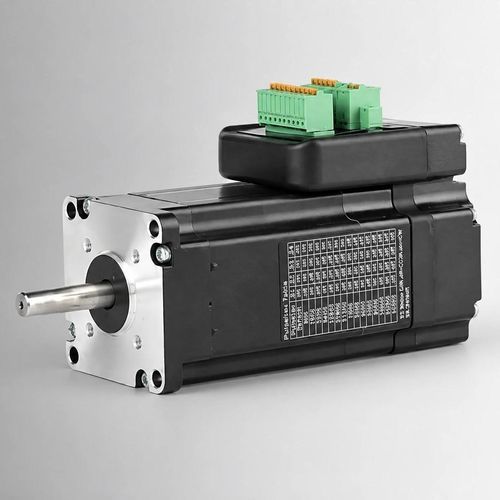

Servomoteur AC UCS57-180

36 VNEMA 23servocommandé

Aperçu du produit
Le UCS57-180 est un servomoteur AC intégré de 57 mm basse tension offrant 180 W à 3000 tr/min avec un couple nominal de 0,57 N·m. L'ensemble intègre le moteur, un encodeur 1000 PPR, un variateur DSP à commande vectorielle et un module de communication réseau dans un boîtier compact de 57×57×147,5 mm, adapté aux applications industrielles à encombrement réduit.

Points clés

• Puissance nominale 180 W à 3000 tr/min
• Contrôleur DSP intégré avec algorithme de commande vectorielle
• Encodeur incrémental intégré 1000 PPR
• Module de communication réseau embarqué
• Boîtier compact 57×57×147,5 mm (NEMA 23)

Caractéristiques rapides
Puissance nominale — 180 W
Tension nominale — 36 V AC
Vitesse nominale — 3000 tr/min
Couple nominal — 0,57 N·m
Couple de pointe — 1,5 N·m
Courant nominal — 7,2 A

Spécifications électriques
Tension nominale — 36 V AC
Puissance nominale — 180 W
Vitesse nominale — 3000 tr/min
Couple nominal — 0,57 N·m
Couple de pointe — 1,5 N·m
Courant nominal — 7,2 A
Constante Back‑EMF — 65 V/kRPM
Constante de couple — 0,08 N·m/A
Inertie du rotor — 0,46 kg·cm²
Résolution de l'encodeur — 1000 PPR
Classe d'isolement — B (130°C)
Taille de cadre — 57 mm (NEMA 23)
Longueur du corps — 147,5 mm
Poids — 1,63 kg
Référence — UCS57-180

Plan mécanique
Plan mécanique disponible montrant les dimensions globales et les détails de fixation pour le servomoteur intégré 57 mm (boîtier 57×57×147,5 mm).

Caractéristiques techniques

• Modèle / Référence : UCS57-180
• Puissance nominale : 180 W
• Tension nominale : 36 V AC
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,57 N·m
• Couple de pointe : 1,5 N·m
• Courant nominal : 7,2 A
• Constante Back‑EMF : 65 V/kRPM
• Constante de couple : 0,08 N·m/A
• Inertie du rotor : 0,46 kg·cm²
• Résolution encodeur : 1000 PPR
• Classe d'isolement : B (130°C)
• Taille de cadre : 57 mm (NEMA 23)
• Longueur du corps : 147,5 mm
• Poids : 1,63 kg
