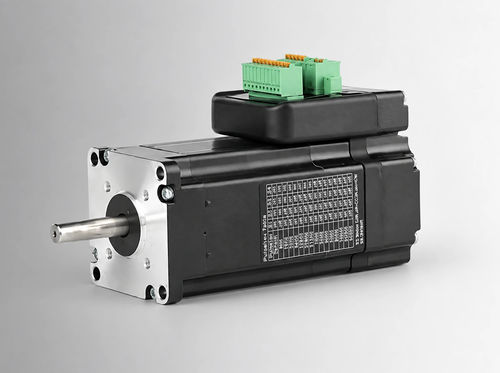

Servomoteur AC UCS57-90

36 Vavec codeur et driver intégrésNEMA 23

Aperçu du produit
Le UCS57-90 est un moteur servo AC intégré de 57 mm regroupant moteur, encodeur, variateur doté d'un DSP avec contrôle vectoriel et module de communication réseau dans un boîtier compact. Il fournit 90 W à 3000 tr/min avec un couple nominal de 0,29 N·m et offre un retour haute résolution pour un contrôle précis des mouvements.

POINTS CLÉS

• Puissance nominale 90 W à 3000 tr/min
• Contrôleur DSP intégré avec algorithme de contrôle vectoriel
• Encodeur intégré 1000 PPR
• Module de communication réseau inclus
• Corps compact 57×57×107,5 mm (format NEMA 23)

Spécifications électriques
Tension nominale : 36 V AC
Puissance nominale : 90 W
Vitesse nominale : 3000 tr/min
Couple nominal : 0,29 N·m
Couple de crête : 0,8 N·m
Courant nominal : 3,6 A
Constante Back-EMF : 65 V/kRPM
Constante de couple : 0,08 N·m/A
Inertie du rotor : 0,24 kg·cm²
Résolution de l'encodeur : 1000 PPR
Classe d'isolation : B (130°C)
Taille de cadre : 57 mm (NEMA 23)
Longueur du corps : 107,5 mm
Poids : 1 kg
Référence : UCS57-90

Mécanique
Documents d'implantation et dessins cotés disponibles pour la famille de servomoteurs intégrés 57 mm afin de faciliter la fixation et l'intégration.

Spécifications techniques

• Modèle / Référence : UCS57-90
• Puissance nominale : 90 W
• Tension nominale : 36 V AC
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,29 N·m
• Couple de crête : 0,8 N·m
• Courant nominal : 3,6 A
• Constante Back-EMF : 65 V/kRPM
• Constante de couple : 0,08 N·m/A
• Inertie du rotor : 0,24 kg·cm²
• Résolution de l'encodeur : 1000 PPR
• Classe d'isolation : B (130°C)
• Taille de cadre : 57 mm (NEMA 23)
• Longueur du corps : 107,5 mm
• Poids : 1 kg
