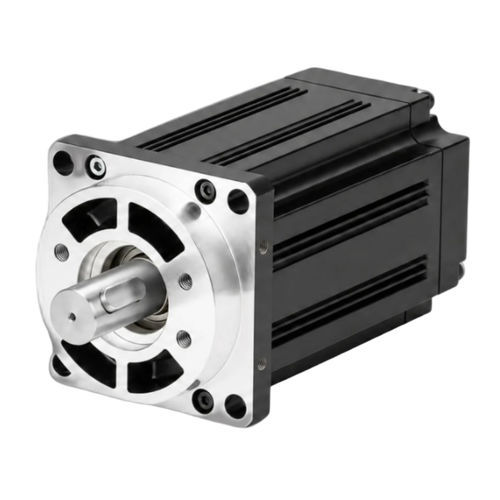

Servomoteur AC ACSM130N220 V4 pôlesfort couple
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- AC
- Voltage
- 220 V
- Nombre de pôles
- 4 pôles
- Autres caractéristiques
- fort couple, de régulation de mouvement, avec encodeur intégré, servocommandé
- Puissance
1 kW
(1,36 hp)- Intensité
4 A
- Couple
Max: 12 Nm
(8,850746 ft.lb)Min: 4 Nm
(2,950249 ft.lb)- Vitesse de rotation
2 500 rpm
(15 707,9633 rad.min-1)- Diamètre
130 mm
(5,12 in)- Température de fonctionnement
Max: 40 °C
(104 °F)Min: -20 °C
(-4 °F)
Description
Aperçu du produit
Cadre 130 mm, moteur servo AC 4 pôles, puissance nominale 1.0 kW (1000 W), 220 V, 2500 tr/min. Couple nominal 4 N·m, couple de pointe 12 N·m. Encodeur absolu 23 bits intégré pour la rétroaction de position. Conçu pour des applications d'asservissement nécessitant un encombrement réduit et une forte densité de couple.
Points clés
Identifiants
Référence : ACSM130N-04025B4-MH
Puissance nominale (alt) : 1000 W
Tension nominale : 220 V
Spécifications électriques et mécaniques
Puissance nominale : 1.0 kW
Tension de ligne nominale : 220 V
Courant de ligne nominal : 4.0 A
Vitesse nominale : 2500 tr/min
Couple nominal : 4 N·m
Couple de pointe : 12 N·m
Force électromotrice inverse : 72 V/1000 r.min
Constante de couple : 1.0 N·m/A
Inertie du rotor : 0.85×10⁻³ kg·m²
Résistance de phase (L-L) : 2.76 Ω
Inductance de phase (L-L) : 6.42 mH
Constante de temps électrique : 2.32 ms
Poids : 6.2 kg
Variateurs compatibles : ACSDP100H-75 / ACSDP100E-75
Encodeur et protection
Type d'encodeur : absolu 23 bits
Classe d'isolement : Classe B
Température ambiante : -20°C ~ +40°C
Humidité ambiante : < 90% RH (sans condensation)
Dimensions mécaniques
Taille de cadre : 130 mm
Longueur corps (sans frein) : 166 mm
Longueur corps (avec frein à aimant permanent) : 236 mm
Longueur corps (avec frein électromagnétique) : 223 mm
Schémas & courbes
Courbe couple-vitesse et dessin mécanique fournis pour référence des performances et du montage.
Caractéristiques techniques
Cadre 130 mm, moteur servo AC 4 pôles, puissance nominale 1.0 kW (1000 W), 220 V, 2500 tr/min. Couple nominal 4 N·m, couple de pointe 12 N·m. Encodeur absolu 23 bits intégré pour la rétroaction de position. Conçu pour des applications d'asservissement nécessitant un encombrement réduit et une forte densité de couple.
Points clés
- Puissance nominale : 1.0 kW
- Vitesse nominale : 2500 tr/min
- Couple nominal : 4 N·m
- Couple de pointe : 12 N·m
- Encodeur : absolu 23 bits
Identifiants
Référence : ACSM130N-04025B4-MH
Puissance nominale (alt) : 1000 W
Tension nominale : 220 V
Spécifications électriques et mécaniques
Puissance nominale : 1.0 kW
Tension de ligne nominale : 220 V
Courant de ligne nominal : 4.0 A
Vitesse nominale : 2500 tr/min
Couple nominal : 4 N·m
Couple de pointe : 12 N·m
Force électromotrice inverse : 72 V/1000 r.min
Constante de couple : 1.0 N·m/A
Inertie du rotor : 0.85×10⁻³ kg·m²
Résistance de phase (L-L) : 2.76 Ω
Inductance de phase (L-L) : 6.42 mH
Constante de temps électrique : 2.32 ms
Poids : 6.2 kg
Variateurs compatibles : ACSDP100H-75 / ACSDP100E-75
Encodeur et protection
Type d'encodeur : absolu 23 bits
Classe d'isolement : Classe B
Température ambiante : -20°C ~ +40°C
Humidité ambiante : < 90% RH (sans condensation)
Dimensions mécaniques
Taille de cadre : 130 mm
Longueur corps (sans frein) : 166 mm
Longueur corps (avec frein à aimant permanent) : 236 mm
Longueur corps (avec frein électromagnétique) : 223 mm
Schémas & courbes
Courbe couple-vitesse et dessin mécanique fournis pour référence des performances et du montage.
Caractéristiques techniques
- Cadre : 130 mm
- Pôles : 4
- Puissance nominale : 1.0 kW (1000 W)
- Tension nominale : 220 V
- Vitesse nominale : 2500 tr/min
- Couple nominal : 4 N·m
- Couple de pointe : 12 N·m
- Encodeur : absolu 23 bits
- Force électromotrice inverse : 72 V/1000 r.min
- Constante de couple : 1.0 N·m/A
- Inertie du rotor : 0.85×10⁻³ kg·m²
- Résistance de phase (L-L) : 2.76 Ω
- Inductance de phase (L-L) : 6.42 mH
- Constante de temps électrique : 2.32 ms
- Poids : 6.2 kg
- Variateurs compatibles : ACSDP100H-75, ACSDP100E-75
- Environnement de fonctionnement : -20°C à +40°C, < 90% RH (sans condensation)
- Référence type : ACSM130N-04025B4-MH
