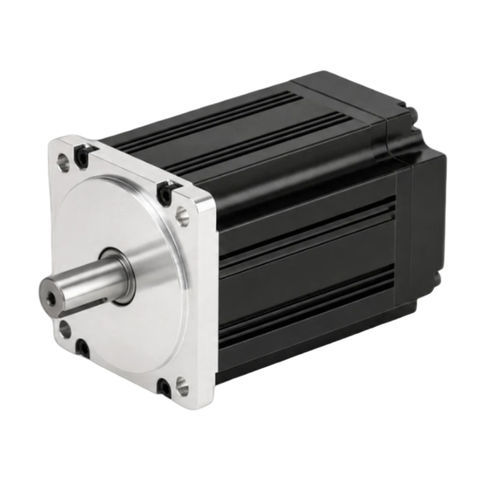

Servomoteur AC ACSM80N

220 VIP654 pôles

Aperçu du produit
Cadre 80 mm, moteur asservi AC 4 pôles, puissance nominale 0,73 kW (730 W), tension nominale 220 V, vitesse nominale 2000 tr/min et couple nominal 3,5 N·m. Équipé d'un encodeur absolu 23 bits et d'une protection IP65 ; couple de pic 10,5 N·m (3× le couple nominal). Conçu pour des systèmes de commande de mouvement industriels compacts nécessitant un boîtier étanche et un retour de position précis.

Points clés

• Puissance nominale : 730 W (0,73 kW)
• Vitesse nominale : 2000 tr/min
• Couple nominal : 3,5 N·m
• Couple de pic : 10,5 N·m
• Encodeur : absolu 23 bits
• Indice de protection : IP65

Référence & spécifications rapides

• Référence : ACSM80N-03520B4-MHZ
• Tension nominale : 220 V
• Courant nominal : 3 A
• Courant de pic : 9 A
• Variateurs compatibles : ACSDP100H-75, ACSDP100E-75

Spécifications électriques & mécaniques
Puissance nominale — 0,73 kW
Tension ligne nominale — 220 V
Courant ligne nominal — 3 A
Courant de pic — 9 A
Vitesse nominale — 2000 tr/min
Couple nominal — 3,5 N·m
Couple de pic — 10,5 N·m
Force contre-électromotrice — 71 V/1000 tr.min
Constante de couple — 1,17 N·m/A
Inertie du rotor — 2,63×10⁻⁴ kg·m²
Résistance de phase (L-L) — 3,65 Ω
Inductance de phase (L-L) — 8,8 mH
Constante de temps électrique — 2,4 ms
Masse — 3,9 kg

Encodeur & protection
Type d'encodeur — absolu 23 bits
Classe d'isolement — Classe B
Indice de protection — IP65
Température ambiante — -20°C à +40°C
Humidité ambiante — < 90% HR (sans condensation)

Dimensions mécaniques
Taille du cadre — 80 mm
Longueur corps (sans frein) — 178 mm
Longueur corps (avec frein à aimant permanent) — 233 mm
Longueur corps (avec frein électromagnétique) — 219 mm

Courbe couple-vitesse
La caractéristique couple-vitesse est fournie sous forme de graphique illustrant le couple continu en fonction de la vitesse et la capacité de couple de pic (voir image graphique).

Dessin mécanique
Plan dimensionnel et détails de fixation pour la série ACSM80N fournis (voir dessin technique).

Spécifications techniques

• Série : ACSM80N series
• Référence : ACSM80N-03520B4-MHZ
• Puissance nominale : 0,73 kW (730 W)
• Tension ligne nominale : 220 V
• Courant ligne nominal : 3 A
• Courant de pic : 9 A
• Vitesse nominale : 2000 tr/min
• Couple nominal : 3,5 N·m
• Couple de pic : 10,5 N·m
• Force contre-électromotrice : 71 V/1000 tr.min
• Constante de couple : 1,17 N·m/A
• Inertie du rotor : 2,63×10⁻⁴ kg·m²
• Résistance de phase (L-L) : 3,65 Ω
• Inductance de phase (L-L) : 8,8 mH
• Constante de temps électrique : 2,4 ms
• Masse : 3,9 kg
• Variateurs compatibles : ACSDP100H-75, ACSDP100E-75
• Encodeur : encodeur absolu 23 bits
• Classe d'isolement : Classe B
• Indice de protection : IP65
• Température ambiante : -20°C à +40°C
• Humidité ambiante : < 90% HR (sans condensation)
• Taille du cadre : 80 mm
• Longueur corps (sans frein) : 178 mm
• Longueur corps (avec frein à aimant permanent) : 233 mm
• Longueur corps (avec frein électromagnétique) : 219 mm
