Servomoteur AC ACSM80B
220 V5 pôlespour applications industrielles

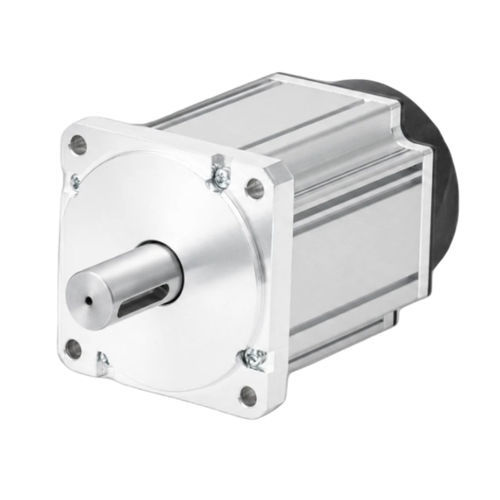

Servomoteur AC - ACSM80B - NEOTON MOTOR - 220 V / 5 pôles / pour applications industrielles
Servomoteur AC - ACSM80B - NEOTON MOTOR - 220 V / 5 pôles / pour applications industrielles
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
AC
Voltage
220 V
Nombre de pôles
5 pôles
Application
pour applications industrielles
Autres caractéristiques
haute précision, haute résolution, avec encodeur intégré, en boucle fermée, servocommandé
Puissance

0,75 kW
(1,02 hp)

Intensité

Min: 4,5 A

Max: 13,5 A

Couple

Min: 2,39 Nm
(1,762774 ft.lb)

Max: 7,17 Nm
(5,288321 ft.lb)

Vitesse de rotation

Min: 3 000 rpm
(18 849,5559 rad.min-1)

Max: 6 000 rpm
(37 699,1118 rad.min-1)

Diamètre

80 mm
(3,15 in)

Description

Présentation du produit
Cadre 80 mm, servomoteur AC 5 pôles, 750 W, 220 V. Vitesse nominale 3000 tr/min, couple nominal 2,39 N·m et vitesse maximale 6000 tr/min. Équipé d'un encodeur absolu 17 bits pour un retour de position précis. Conçu pour les applications industrielles de contrôle de mouvement.

Points clés
  • Puissance nominale : 750 W
  • Vitesse nominale : 3000 tr/min
  • Vitesse maximale : 6000 tr/min
  • Couple nominal : 2,39 N·m
  • Encodeur : absolu 17 bits

Informations pièce
Référence : ACSM80B-02430A6-TJA

Spécifications électriques et mécaniques
Puissance nominale : 0,75 kW
Tension nominale : 220 V
Couple nominal : 2,39 N·m
Couple de pointe : 7,17 N·m
Courant nominal : 4,5 Arms
Courant de pointe : 13,5 Arms
Vitesse nominale : 3000 tr/min
Vitesse maximale : 6000 tr/min
Constante de couple : 0,53 N·m/A
Force électromotrice inverse : 32,8 V/Krpm
Résistance de phase (L-L) : 1,2 Ω
Inductance de phase (L-L) : 4,2 mH
Inertie du rotor : 1,5×10⁻⁴ kg·m²
Nombre de paires de pôles : 5
Variateurs compatibles : ACSDP100H-75 / ACSDP100E-75

Encodeur et protection
Type d'encodeur : absolu 17 bits
Classe d'isolation : F

Dimensions mécaniques
Taille du cadre : 80 mm
Longueur du corps (sans frein) : 96 mm
Longueur du corps (avec frein) : 133 mm

Courbe couple-vitesse
La courbe couple-vitesse et le dessin mécanique sont fournis pour référence de performance et de montage.

Spécifications techniques
  • Cadre : 80 mm
  • Pôles : 5 pôles
  • Puissance nominale : 750 W (0,75 kW)
  • Tension nominale : 220 V
  • Vitesse nominale : 3000 tr/min
  • Vitesse maximale : 6000 tr/min
  • Couple nominal : 2,39 N·m
  • Couple de pointe : 7,17 N·m
  • Courant nominal : 4,5 Arms
  • Courant de pointe : 13,5 Arms
  • Constante de couple : 0,53 N·m/A
  • FEM inverse : 32,8 V/Krpm
  • Résistance de phase (L-L) : 1,2 Ω
  • Inductance de phase (L-L) : 4,2 mH
  • Inertie du rotor : 1,5×10⁻⁴ kg·m²
  • Nombre de paires de pôles : 5
  • Encodeur : encodeur absolu 17 bits
  • Classe d'isolation : F
  • Variateurs compatibles : ACSDP100H-75, ACSDP100E-75
  • Longueur du corps (sans frein) : 96 mm ; avec frein : 133 mm
