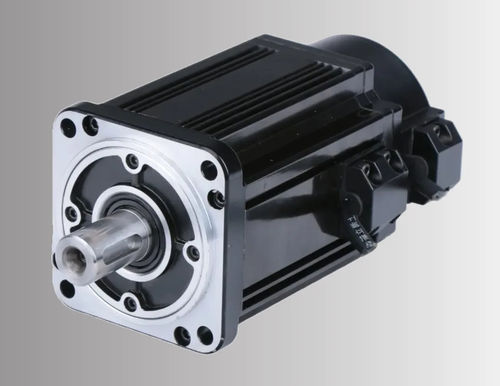

Servomoteur AC ACSM130B-10025A6-MH

220 Vhaute précisionavec encodeur intégré

Aperçu du produit
Moteur servo AC, taille de carcasse 130 mm, modèle ACSM130B-10025A6-MH. Puissance nominale 2,6 kW, 220 V, 2500 tr/min, couple nominal 10 N·m et couple de crête 25 N·m. Encodeur absolu 17 bits intégré pour un retour de position précis. Conçu pour le contrôle de mouvement industriel et les systèmes d'automatisation.

Points forts

• Puissance nominale : 2,6 kW
• Vitesse nominale : 2500 tr/min
• Couple nominal : 10 N·m
• Couple de crête : 25 N·m (2,5×)
• Encodeur : absolu 17 bits

Détails produits

• Série : ACSM130B
• Numéro de pièce : ACSM130B-10025A6-MH
• Variateurs compatibles : ACSDP200H / ACSDP200E

Spécifications électriques et mécaniques
Puissance nominale : 2,6 kW
Tension de ligne nominale : 220 V
Courant de ligne nominal : 10 A
Vitesse nominale : 2500 tr/min
Couple nominal : 10 N·m
Couple de crête : 25 N·m
Force contre-électromotrice : 70 V/1000 r.min
Constante de couple : 1,0 N·m/A
Inertie du rotor : 1,94×10⁻³ kg·m²
Résistance de phase (L-L) : 0,73 Ω
Inductance de phase (L-L) : 2,45 mH
Constante de temps électrique : 3,36 ms
Variateur compatible : ACSDP200H / ACSDP200E

Encodeur et protection
Type d'encodeur : encodeur absolu 17 bits
Classe d'isolement : classe B

Dimensions mécaniques
Taille de cadre : 130 mm
Longueur du corps (sans frein) : 209 mm

Visuels
Courbe couple-vitesse (spécifique au produit) et dessin mécanique (série) disponibles en images sur la fiche produit.

Caractéristiques techniques

• Numéro de pièce : ACSM130B-10025A6-MH
• Taille de cadre : 130 mm
• Puissance nominale : 2,6 kW (2600 W)
• Tension nominale : 220 V
• Courant nominal : 10 A
• Vitesse nominale : 2500 tr/min
• Couple nominal : 10 N·m
• Couple de crête : 25 N·m (2,5×)
• Encodeur : absolu 17 bits
• Force contre-électromotrice : 70 V/1000 r.min
• Constante de couple : 1,0 N·m/A
• Inertie du rotor : 1,94×10⁻³ kg·m²
• Résistance de phase (L-L) : 0,73 Ω
• Inductance de phase (L-L) : 2,45 mH
• Constante de temps électrique : 3,36 ms
• Classe d'isolement : classe B
• Variateurs compatibles : ACSDP200H / ACSDP200E
• Longueur du corps (sans frein) : 209 mm
