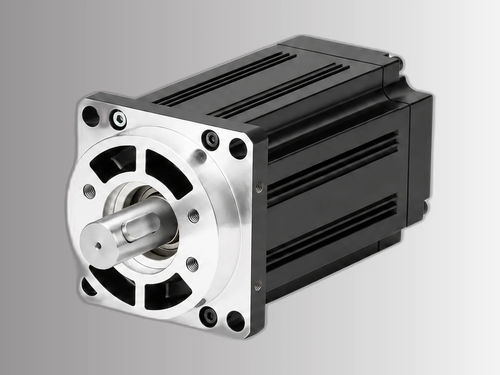

Servomoteur AC ACSM130N-15015B4-MH

220 Vavec freinavec codeur

Présentation du produit
Servomoteur AC 4 pôles, 130 mm de bride, puissance nominale 2,3 kW, 220 V, 1500 tr/min, couple nominal 15 N·m. Équipé d'un encodeur absolu 23 bits et d'un rapport de couple de pointe 2×.

Points clés

• Puissance nominale : 2,3 kW
• Vitesse nominale : 1500 tr/min
• Couple nominal : 15 N·m
• Couple de pointe : 30 N·m
• Encodeur : absolu 23 bits

Référence
ACSM130N-15015B4-MH

Caractéristiques électriques et mécaniques
Puissance nominale : 2,3 kW
Tension de ligne nominale : 220 V
Courant de ligne nominal : 9,5 A
Vitesse nominale : 1500 tr/min
Couple nominal : 15 N·m
Couple de pointe : 30 N·m
Back EMF : 114 V/1000 tr.min
Constante de couple : 1,58 N·m/A
Inertie du rotor : 2,77×10⁻³ kg·m²
Résistance de phase (L-L) : 1,1 Ω
Inductance de phase (L-L) : 4,45 mH
Constante de temps électrique : 4,05 ms
Poids : 12,6 kg
Actionneurs compatibles : ACSDP200H / ACSDP200E

Encodeur & Protection
Type d'encodeur : absolu 23 bits
Classe d'isolement : Classe B
Température ambiante : -20°C à +40°C
Humidité ambiante : < 90% HR (sans condensation)

Dimensions mécaniques
Format de bride : 130 mm
Longueur corps (sans frein) : 241 mm
Longueur corps (avec frein à aimant permanent) : 311 mm
Longueur corps (avec frein électromagnétique) : 322 mm

Visuels complémentaires
Des courbes couple-vitesse et des dessins mécaniques sont fournis pour référence des performances et des dimensions.

Caractéristiques / Spécifications techniques

• Modèle / Série : série ACSM130N
• Référence : ACSM130N-15015B4-MH
• Puissance nominale : 2,3 kW (2300 W)
• Tension nominale : 220 V
• Vitesse nominale : 1500 tr/min
• Couple nominal : 15 N·m
• Couple de pointe : 30 N·m
• Encodeur : encodeur absolu 23 bits
• Back EMF : 114 V/1000 tr.min
• Constante de couple : 1,58 N·m/A
• Inertie du rotor : 2,77×10⁻³ kg·m²
• Résistance de phase (L-L) : 1,1 Ω
• Inductance de phase (L-L) : 4,45 mH
• Constante de temps électrique : 4,05 ms
• Poids : 12,6 kg
• Format de bride : 130 mm
• Longueur corps (sans frein / frein PM / frein EM) : 241 mm / 311 mm / 322 mm
• Actionneurs compatibles : ACSDP200H, ACSDP200E
• Conditions d'exploitation : -20°C à +40°C, < 90% HR sans condensation
