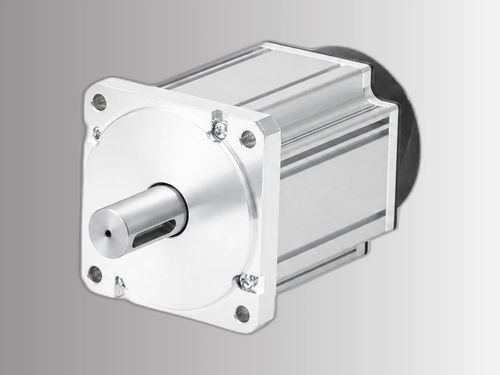

Servomoteur AC ACSM80B-03230A6-TJA220 V5 pôleshaute résolution
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- AC
- Voltage
- 220 V
- Nombre de pôles
- 5 pôles
- Autres caractéristiques
- haute résolution, avec encodeur intégré, servocommandé
- Puissance
1 kW
(1,36 hp)- Intensité
Max: 15,6 A
Min: 5,8 A
- Couple
Max: 7,96 Nm
(5,870995 ft.lb)Min: 3,18 Nm
(2,345448 ft.lb)- Vitesse de rotation
Max: 6 000 rpm
(37 699,1118 rad.min-1)Min: 3 000 rpm
(18 849,5559 rad.min-1)- Diamètre
80 mm
(3,15 in)
Description
Résumé du produit
Moteur servo AC cadre 80 mm, 5 pôles, référence ACSM80B-03230A6-TJA. Puissance nominale 1.0 kW, tension nominale 220 V, vitesse nominale 3000 RPM et couple nominal 3.18 N·m. Encodeur absolu intégré 17 bits ; vitesse maximale 6000 RPM.
Points clés
Informations de base
Spécifications électriques et mécaniques
Encodeur et protection
Dimensions mécaniques
Visuels techniques supplémentaires
Courbe couple-vitesse et dessin mécanique fournis dans les images techniques produit pour les performances et les informations de montage.
Caractéristiques / spécifications techniques
Moteur servo AC cadre 80 mm, 5 pôles, référence ACSM80B-03230A6-TJA. Puissance nominale 1.0 kW, tension nominale 220 V, vitesse nominale 3000 RPM et couple nominal 3.18 N·m. Encodeur absolu intégré 17 bits ; vitesse maximale 6000 RPM.
Points clés
- Puissance nominale : 1.0 kW
- Vitesse nominale : 3000 RPM
- Vitesse max : 6000 RPM
- Couple nominal : 3.18 N·m
- Encodeur : absolu 17 bits
Informations de base
- Référence : ACSM80B-03230A6-TJA
- Puissance nominale : 1000 W
- Tension nominale : 220 V
- Vitesse nominale : 3000 RPM
- Vitesse max : 6000 RPM
- Couple nominal : 3.18 N·m
- Couple de pointe : 7.96 N·m
Spécifications électriques et mécaniques
- Courant nominal : 5.8 Arms
- Courant de pointe : 15.6 Arms
- Constante de couple : 0.55 N·m/A
- Force contre-électromotrice : 32.5 V/Krpm
- Résistance de phase (L-L) : 1.17 Ω
- Inductance de phase (L-L) : 3.9 mH
- Inertie du rotor : 1.55×10⁻⁴ kg·m²
- Nombre de paires de pôles : 5
- Variateurs compatibles : ACSDP100H-75 / ACSDP100E-75
Encodeur et protection
- Type d'encodeur : absolu 17 bits
- Classe d'isolation : F
Dimensions mécaniques
- Taille du cadre : 80 mm
- Longueur du corps (sans frein) : 111 mm
Visuels techniques supplémentaires
Courbe couple-vitesse et dessin mécanique fournis dans les images techniques produit pour les performances et les informations de montage.
Caractéristiques / spécifications techniques
- Cadre : 80 mm
- Pôles : conception 5 pôles
- Puissance nominale : 1.0 kW (1000 W)
- Tension nominale : 220 V
- Vitesse nominale : 3000 RPM
- Vitesse maximale : 6000 RPM
- Couple nominal : 3.18 N·m
- Couple de pointe : 7.96 N·m
- Courant nominal : 5.8 Arms
- Courant de pointe : 15.6 Arms
- Constante de couple : 0.55 N·m/A
- Force contre-électromotrice : 32.5 V/Krpm
- Résistance de phase (L-L) : 1.17 Ω
- Inductance de phase (L-L) : 3.9 mH
- Inertie du rotor : 1.55×10⁻⁴ kg·m²
- Paires de pôles : 5
- Encodeur : absolu 17 bits
- Classe d'isolation : F
- Variateurs compatibles : ACSDP100H-75, ACSDP100E-75
