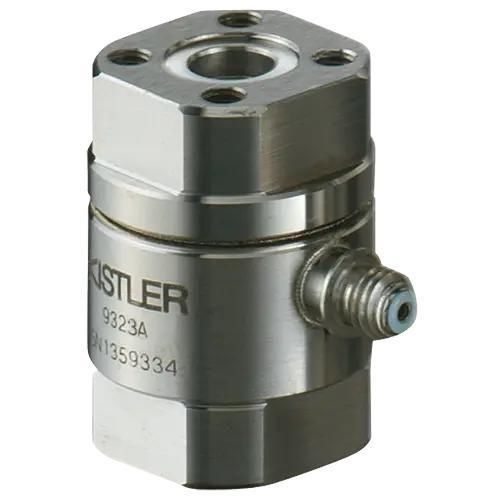

Capteur de force en traction compression 9323A

type pancakemono-axepiézoélectrique

Description
Ce capteur de force de pression Kistler est une cellule de charge piézoélectrique monodimensionnelle conçue pour mesurer des forces de compression dynamiques et quasi-statiques (et des forces de traction limitées) en environnement de test et de production. Le précontraintement en usine et la conception modulaire permettent une intégration immédiate avec amplificateurs de charge ou électroniques de conditionnement.

Caractéristiques principales

• Capteur de force de pression piézoélectrique précontraint et étalonné (selon variante)
• Plages étalonnées Fz disponibles : 0 … 0,1 kN ; 0 … 0,2 kN ; 0 … 1 kN ; 0 … 2 kN ; 0 … 10 kN ; 0 … 20 kN (selon variante)
• Sensibilité approximative : –3,9 à –9,6 pC/N selon la plage
• Dimensions compactes : DxH 20 x 26 mm ; poids ≈ 47–50 g

Caractéristiques techniques

• Plages de mesure : min. 0 kN ; max. jusqu'à 20 kN (selon variante)
• Étalonnage : plages Fz étalonnées en usine comme indiqué ci‑dessus
• Type de produit : capteur de force uniaxial (précontraint)
• Propriétés mécaniques : force de précontrainte ≈ 8,5 kN ; force de traction admissible ≈ 0 … -1 à -2 kN selon variante ; raideur axiale ≈ 1,2–1,3 kN/μm ; moment de flexion max. Mxy ≈ 23 N·m ; couple max. Mz ≈ 5 N·m ; force de cisaillement ≈ 0,62 kN
• Diaphonie : Fx→Fz et Fy→Fz typiquement dans ±0,03–0,05 % ; Mx/My→Fz env. ±0,5 N/N·m
• Caractéristiques métrologiques : linéarité ≤ ±0,5 %FSO ; répétabilité (écart type relatif) ≈ 0,02–0,03 %FSO
• Propriétés électriques : type de sortie = charge (piézoélectrique) ; capacitance ≈ 29–68 pF ; résistance d'isolement ≥ 5·10^13 Ω
• Grandeurs d'influence : coefficient de température de la sensibilité ≈ 0,05 %/°C
• Propriétés dynamiques : fréquence propre Fz typ. 72–74,5 kHz
• Certificats & normes : degré de protection EN 60529 : IP67
• Fonctionnement & installation : plage de température d'utilisation −40 … 120 °C ; applications typiques : tests in-line et end-of-line, assemblage de semi‑conducteurs, fabrication d'électronique 3C
• Câble & interface : câble non fourni ; type de connecteur KIAG 10-32 neg.
• Dimensions & matériaux : matériau du boîtier DIN 1.4542 ; dimensions DxH 20 x 26 mm ; poids ≈ 47–50 g
• Remarque : les références 9323A et 9323AA correspondent à des variantes de la famille Press Force — vérifier la variante exacte lors de la commande
