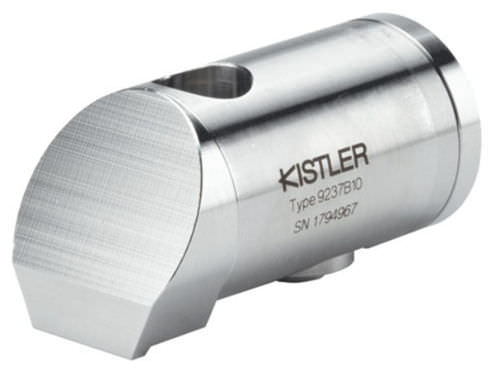

Capteur de contrainte piézoélectrique 9237B10

pour applications dynamiques

Vue d'ensemble
Capteur de déformation de surface piézoélectrique modèle 9237B10 conçu pour la mesure de déformation de surface et la surveillance de processus en environnement industriel, version standard.

Principales caractéristiques

• Plage de mesure : -800 … 800 με
• Sensibilité nominale : -34 pC/με
• Dimensions (L x B x H) : 62,25 x 25 x 26,7 mm
• Type de sortie : Charge (piézoélectrique)
• Connecteur de sortie : KIAG 10-32 neg.
• Degré de protection : IP65 (EN 60529)
• Température de fonctionnement : -30 … 120 °C

Données techniques (attributs clés)

• Plage étalonnée : 0 … 500 με
• Surcharge mécanique : ±1000 με
• Linéarité : ≤±2 %FSO
• Poids : ≈160 g
• Câble : non inclus

Installation et utilisation

• Application typique : surveillance du soudage par points et contrôle de déformation en milieu industriel
• Mesure en sortie de charge ; nécessite un amplificateur de charge ou un conditionnement de signal adapté
• Montage : utiliser adhésif ou kit de fixation adaptés et préparer la surface pour garantir la précision

Modèle / informations de commande

• Modèle : 9237B10
• ID produit : 18007487
