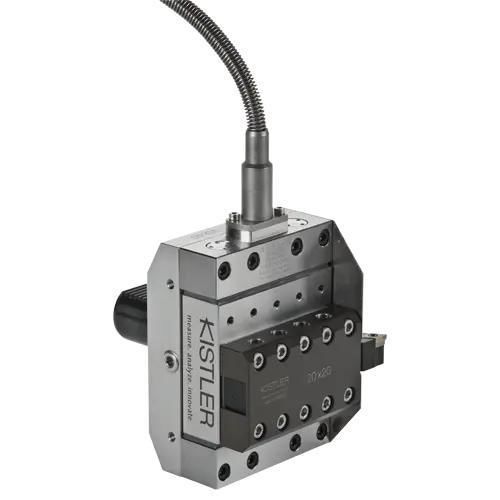

Capteur de force et de couple 6 axes 9129AA

avec signal de sortie électrique

Résumé
Dynamomètre multicomposant piezoélectrique MidiDyn 9129AA pour la mesure des trois composantes de force (Fx, Fy, Fz) et des composantes de moment résultantes (Mx, My, Mz). Conçu pour la mesure des efforts de coupe et le développement d'usinage.

Principales caractéristiques

• Dynamomètre multicomposant piezoélectrique, Fx/Fy/Fz ±10 kN
• Plaque 90 x 105 mm
• Fréquences naturelles : fn(x) 3,5 kHz, fn(y) 4,5 kHz, fn(z) 3,5 kHz
• Connecteur à bride Fischer 104 9‑broches

Adaptateurs de machine et porte-outils

• Adaptateurs pour tourelles VDI : ø30 mm, ø40 mm, ø50 mm
• Adaptateurs Coromant Capto : C5, C6
• Supports d'outils directs : 20 x 40 mm, 25 x 50 mm, 0.75 in. x 1.5 in., 1 in. x 2 in.
• Porte-outils pour tournage extérieur : 20 x 20 mm, 25 x 25 mm, 0.75 in. x 0.75 in., 1 in. x 1 in.
• Porte-outils pour tournage intérieur : ø25 mm, ø32 mm, ø40 mm

Données techniques

• Plages de mesure (forces) : Fx, Fy, Fz = -10 … 10 kN
• Plages de moment : Mx, My = -500 … 500 N·m
• Seuil : <0.01 N
• Sensibilités : Fx -8 pC/N ; Fy -4.1 pC/N ; Fz -8 pC/N

Type de produit

• Système de mesure : Capteur
• Type de capteur de force : Dynamomètre multicomposant
• Capteur précontraint : Oui

Diaphonie

• Diaphonie maximale entre axes : -2 … 2 % (Fx↔Fy, Fx↔Fz, Fy↔Fz)

Propriétés électriques

• Signal de sortie : Charge (piézoélectrique, PE)

Normes et certificats

• Degré de protection EN 60529 : IP67

Fonctionnement et installation

• Plage de température d'utilisation : 0 … 70 °C
• Applications typiques : procédés d'usinage, développement d'usinage, fabrication électronique 3C

Câble et interfaces

• Câble inclus : Non
• Type de connecteur : Fischer 104 9‑broches (bride)

Dimensions et matériaux

• Poids : 3,2 kg

Spécifications techniques

• Famille modèle : MidiDyn 9129AA
• Force maximale par axe : ±10 kN
• Taille de la plaque : 90 x 105 mm
• Plages de moment : ±500 N·m
• Fréquences naturelles : x 3,5 kHz ; y 4,5 kHz ; z 3,5 kHz
• Sortie : signal de charge piézoélectrique
• Protection : IP67
