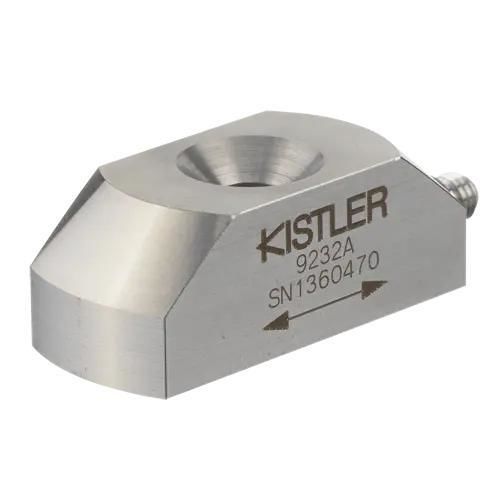

Capteur de contrainte piézoélectrique 9232A

Présentation
Capteur de déformation de surface piézoélectrique 9232A pour mesures de déformation de surface très sensibles, plage -600 … 600 με. Sortie par charge (piézoélectrique) avec connecteur KIAG 10-32 neg. Câble non inclus.

Caractéristiques principales

• Capteur de déformation de surface piézoélectrique
• Plage de mesure : -600 … 600 με
• Sensibilité nominale : ≈–80 pC/µε
• Type de sortie : Charge (Piezoelectric, PE)
• Connecteur : KIAG 10-32 neg.
• Dimensions (L × B × H) : 40 × 17 × 15 mm
• Poids : 50 g
• Indice de protection : IP65 (EN 60529)
• Température de fonctionnement : 0 … 70 °C
• Câble : Non inclus

Données techniques

• Plage de mesure [µε] : -600 … 600 με
• Surcharge : -900 … 900 µε
• Linéarité : ≈≤±2 %FSO
• Sensibilité : ≈–80 pC/µε
• Type de signal de sortie : Charge (Piezoelectric)
• Indice de protection (EN 60529) : IP65
• Plage de température de fonctionnement : 0 … 70 °C
• Dimensions (LxBxH) : 40 x 17 x 15 mm
• Poids : 50 g

Applications et installation

• Mesures de déformation de surface à haute sensibilité et surveillance structurelle
• Surveillance de process, essais en laboratoire et mesures sur site en milieu industriel
• Nécessite un amplificateur de charge ou une entrée DAQ compatible avec sortie charge piézoélectrique
• Montage en capteur de surface selon la documentation; adapté aux environnements nécessitant IP65

Identifiants

• Modèle : 9232A
• ID interne : 18007469
