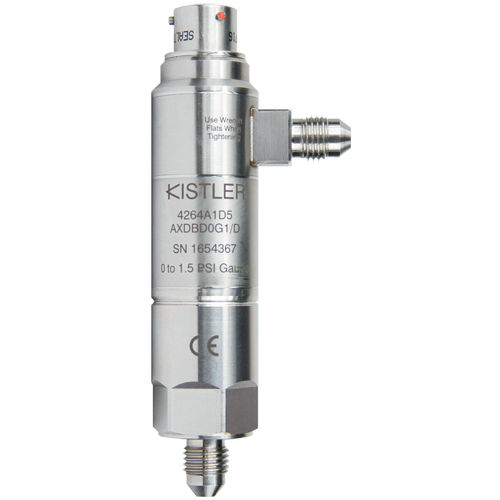

Transmetteur de pression différentielle 4264A

piézorésistifpar jauge de contraintesilicium

Aperçu
Le transmetteur de pression différentielle piézorésistif modulaire 4264A offre une haute précision et une excellente stabilité à long terme dans des environnements agressifs (températures extrêmes, vibrations et chocs importants). Il mesure des pressions différentielles statiques et dynamiques (réponse dynamique jusqu'à 2 kHz). L'électronique intégrée assure la compensation en température, la protection CEM, la protection contre l'inversion de polarité, la régulation d'alimentation, la protection contre les surtensions et les courts-circuits, ainsi que des sorties électriques configurables. Chaque unité est testée en pression et température ; les données d'essai sont traçables à ISO 17025 et NIST.

Principales caractéristiques / avantages

• Plages de pression : 0,1 à 10 bar (1,5 à 150 psi)
• Plage de température compensée : −40 à 120 °C (−40 à 250 °F)
• Réponse dynamique jusqu'à 2 kHz
• Précision 0,1 % FS ; stabilité annuelle 0,1 % FS ; pression d'épreuve 300 % FS
• Diaphragme soudé en acier inoxydable 316L avec transmission de pression par huile de silicone incompressible
• Sorties électriques configurables : mV, V, mA
• Large choix de raccords de pression et de raccords électriques
• Versions certifiables pour zones dangereuses disponibles

Construction et principe de mesure
L'élément sensible est une jauge de contrainte en silicium micro-usinée (pont de Wheatstone) montée dans un ensemble d'étanchéité haute intégrité. L'élément est isolé du milieu par un diaphragme soudé en 316L ; la pression est transmise via une huile de silicone incompressible au capteur en silicium. Le silicium offre une sensibilité supérieure, une meilleure répétabilité, un meilleur rapport signal/bruit, une capacité de surcharge accrue et une stabilité à long terme supérieure aux capteurs à jauges métalliques. L'assemblage utilise une méthode d'étanchéité brevetée (US Patent 7,373,827) permettant de nombreux cycles sans fatigue et une grande flexibilité de raccordement sans adaptateurs ni joints toriques.

Applications
Adapté aux applications industrielles requérant des mesures différentielles statiques et dynamiques précises en conditions difficiles : contrôle de procédé, bancs d'essai hydrauliques et pneumatiques, essais d'écoulement et d'étanchéité, ainsi que essais aérodynamiques et automobiles nécessitant une réponse dynamique et une stabilité à long terme.

Caractéristiques techniques

• Série / modèle : 4264A
• Principe de mesure : piézorésistif (silicium micro-usiné, pont de Wheatstone)
• Plages de pression : 0,1 à 10 bar (1,5 à 150 psi)
• Plage compensée : −40 à 120 °C (−40 à 250 °F)
• Réponse dynamique : jusqu'à 2 kHz
• Précision : 0,1 % FS
• Stabilité annuelle : 0,1 % FS
• Pression d'épreuve : 300 % FS
• Diaphragme : acier inoxydable 316L soudé
• Transmission de pression : huile de silicone incompressible
• Élément sensible : silicium micro-usiné (pont de Wheatstone)
• Électronique intégrée : compensation température, protection CEM, inversion de polarité, régulation alimentation, protection surtension et court-circuit
• Sorties électriques : mV, V, mA (configurables)
• Certifications / options : versions certifiables pour zones dangereuses disponibles
• Méthode d'étanchéité : brevetée (US Patent 7,373,827)
• Essais & étalonnage : données individuelles de test en pression et température traçables à ISO 17025 et NIST
