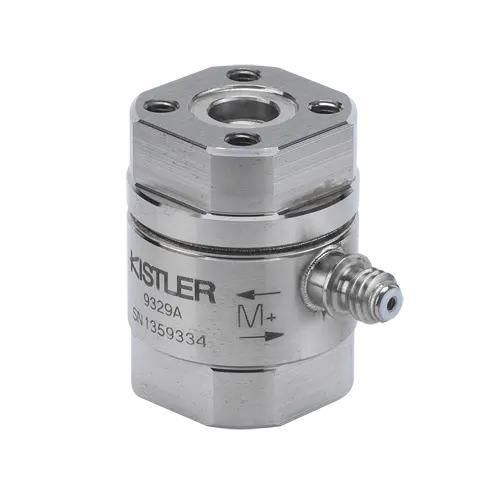

Capteur de couple de réaction 9329A

Haute précisionavec fixation par bridebride à bride

Description
Ce capteur de couple de réaction piézoélectrique, facile à installer, est conçu pour mesurer des couples à variation rapide sur arbres non tournants. Plage de mesure : ±1 N·m. L'élément de mesure est intégré sous forte précontrainte entre une vis de précontrainte et un écrou; lorsqu'un couple agit, les contraintes de cisaillement sont transmises aux cristaux piézo et génèrent un signal de charge. La charge est captée par une électrode et transmise via un câble blindé à un amplificateur de charge, qui la convertit en une tension de sortie proportionnelle pour enregistrement et évaluation. Des brides en haut et en bas permettent une installation directe et de très faible encombrement sur un arbre ou une bride adaptatrice. En alternative, une bride de montage (accessoire optionnel) ou des adaptateurs personnalisés peuvent être utilisés. Un centrage bilatéral assure un montage coaxial précis; un alésage centré permet des applications supplémentaires comme des bagues d'arbre. Une virole de protection de connecteur à visser est fournie pour protéger la liaison de câble latérale. Ce capteur de couple de réaction Kistler détecte de manière fiable les couples très faibles agissant autour de l'axe du capteur dans les deux sens de rotation.

Principales caractéristiques

• Liaison dynamométrique préchargée et précalibrée, prête à mesurer
• Conception compacte et basse
• Dimensions : Ø x H 20 x 26 mm
• Connecteur : 10-32 UNF, virole de protection fournie
• Sensibilité : -2170 pC/Nm (-2942 pC/ftlb)

Données techniques (extrait)

• Plage maximale de mesure : 1 N·m
• Plage de mesure : -1 … 1 N·m (±1 N·m)
• Usage : Non rotatif (0 rpm)
• Linéarité incl. hystérésis : 0.2 %FSO
• Classe de précision (pont de jauges) : 0.2
• Type de sortie : Charge (Piézoélectrique, PE)
• Indice de protection (EN 60529) : IP68
• Conception : Type bride, centrage bilatéral, alésage centré optionnel
• Applications typiques : essais eVTOL / UAV / drone, essais de charges utiles spatiales

Caractéristiques / spécifications techniques

• Modèle : 9329A
• ID produit : 18007673
• Plage de mesure : ±1 N·m
• Dimensions (DxH) : 20 x 26 mm
• Connectique : 10-32 UNF
• Sensibilité : -2170 pC/Nm (-2942 pC/ftlb)
• Sortie : Charge (piézoélectrique)
• Linéarité (incl. hystérésis) : 0.2 %FSO
• Classe de précision : 0.2
• Indice de protection : IP68
