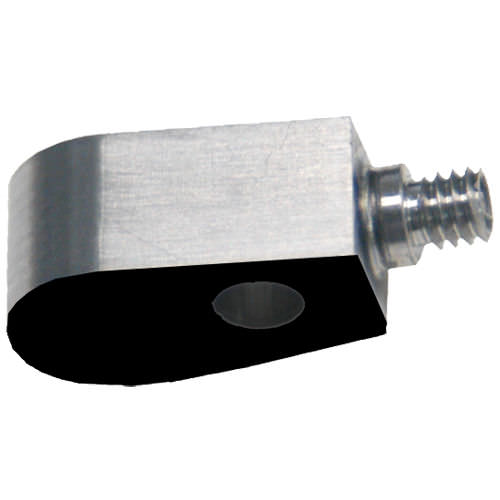

Accéléromètre 1 axe 8715A5000M5

uniaxialpiézoélectriqueIEPE

Présentation
Accéléromètre monaxial léger, montage par trou traversant central, conçu pour des essais NVH à forts chocs et des températures d'utilisation élevées jusqu'à +165 °C.

Principales caractéristiques

• Accéléromètre haute résistance aux chocs avec sortie IEPE (tension)
• Plage d'accélération : ±5000 g
• Plage de température d'utilisation : -55 … +165 °C
• Montage par trou traversant central ; montage adhésif / cire possible

Measuring ranges

• Plage maximale de mesure [g] : 5000 g

Product type

• Type d'appareil : Accéléromètre (monaxial)
• Nombre d'axes : 1
• Technologie : Élément céramique en cisaillement
• Design miniaturisé : Oui

Caractéristiques métrologiques

• Seuil (accélération) : 0,04 g RMS
• Stabilité thermique : Oui

Propriétés électriques

• Type de sortie : Tension (piézoélectrique, compatible IEPE)
• Isolation électrique : Isolation à la masse
• Isolation de masse : Oui

Grandeurs d'influence

• Sensibilité (Tension/IEPE) : 1 mV/g
• Coefficient de température de la sensibilité : -0,01 %/°C

Propriétés dynamiques

• Fréquence minimale (±5%) : 2 Hz
• Fréquence maximale (±5%) : 10 000 Hz

Fonctionnement et installation

• Température minimale de fonctionnement : -54 °C
• Température maximale de fonctionnement : 165 °C
• Montage : Trou traversant central (principal) ; adhésif / cire possible
• Étanchéité : Hermétique
• Résistance aux chocs : Oui
• Adapté aux hautes températures : Oui
• Applications typiques : Essais NVH, mesures moteur et groupe motopropulseur

Interfaces

• Type de connecteur : Latéral, 5-44 négatif

Caractéristiques / spécifications techniques

• Modèle : 8715A5000M5
• Marque : Kistler
• Plage : ±5000 g
• Sensibilité : 1 mV/g (Tension / IEPE)
• Seuil (accélération) : 0,04 g RMS
• Plage de fréquence : 2 Hz – 10 000 Hz (±5%)
• Coefficient de sensibilité en température : -0,01 %/°C
• Température de fonctionnement : env. -54 °C à +165 °C
• Montage : Trou traversant central ; adhésif / cire
• Étanchéité : Hermétique
• Connecteur : Latéral, 5-44 négatif
• Usage prévu : Tests NVH en conditions de fort choc et haute température
