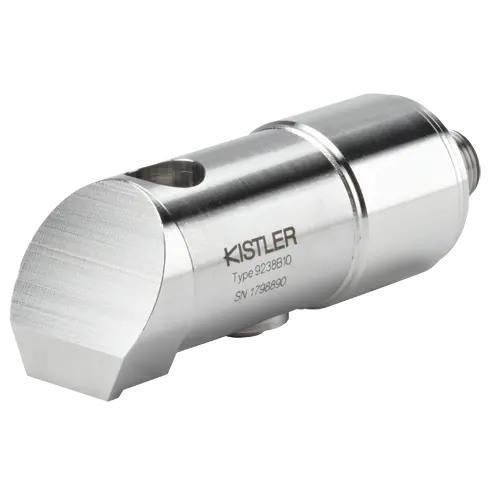

Jauge de contrainte résistive 9238B10

linéairede surface

Présentation
Capteur transmetteur de déformation de surface piézoélectrique avec amplificateur de charge intégré. Modèle 9238B10. Deux plages de mesure entièrement programmables, indépendantes et commutables (±20 … ±800 με). Sortie en tension –10 … 10 V (limite ±10.5 V). Connecteur M12x1 8 broches. Dimensions L×l×H (mm) : 68,1 × 25 × 26,7. Poids (sans câble) : 190 g. Degré de protection : IP67.

Principales caractéristiques

• Capteur piézoélectrique de contrainte de surface avec amplificateur de charge intégré et transmetteur
• Deux plages entièrement programmables, indépendantes et commutables (±20 … ±800 με)
• Sortie : tension –10 … 10 V (limite ±10.5 V)
• Connecteur : M12x1 8 broches
• Dimensions compactes : 68,1 × 25 × 26,7 mm ; poids 190 g (sans câble)

Measuring ranges

• Measuring range [µε] : -800 … 800 με (programmable ±20 … ±800 με)

Calibrations

• Calibrated measuring range [με] : 0 … 500 με

Product type

• Measurement system : Sensor
• Strain sensor type : Surface strain transmitter

Propriétés mécaniques

• Mechanical overload : ±1000 με

Caractéristiques métrologiques

• Linéarité : ≤±2 %FSO
• Erreur d'ajustement : <0.5 %FS

Propriétés électriques

• Tension d'alimentation : 18 … 30 V
• Type de sortie : Tension
• Consommation maximale : 1 mA
• Courant à vide : <70 mA

Influence des grandeurs

• Sensibilité résultante : ±1.25 … 500 mV/με

Propriétés dynamiques

• Plage de fréquence (-3 dB) : ≈0,1 kHz

Certificats et normes

• Indice de protection EN 60529 : IP67

Fonctionnement et installation

• Température de fonctionnement : -20 … 70 °C
• Température de stockage : -20 … 80 °C

Propriétés du câble

• Câble inclus : non fourni

Interfaces

• Interface série RS-232 C (norme EIA) : RS-232 C
• Parité RS-232 C : none
• Handshake logiciel RS-232 C : No
• Type de connecteur : M12x1 8 broches

Dimensions et matériaux

• Dimensions L×l×H (mm) : 68,1 × 25 × 26,7
• Poids (sans câble) : 190 g

Sortie de tension

• Limite de tension de sortie : ±10.5 V

Sortie de courant

• Courant de sortie : ±1 mA

Propriétés additionnelles

• Retard commutation plages (broche 5) : <2 ms
• Retard reset/mesure (broche 3) : <10 ms

Caractéristiques / spécifications techniques

• Modèle : 9238B10
• Brand : Kistler
• Plages de mesure : -800 … 800 με (programmable ±20 … ±800 με)
• Plage calibrée : 0 … 500 με
• Sortie : tension –10 … 10 V (limite ±10.5 V)
• Connecteur : M12x1 8 broches
• Dimensions : 68,1 × 25 × 26,7 mm
• Poids : 190 g (sans câble)
• Indice de protection : IP67
• Températures : fonctionnement -20 … 70 °C ; stockage -20 … 80 °C
• Tension d'alimentation : 18 … 30 V
