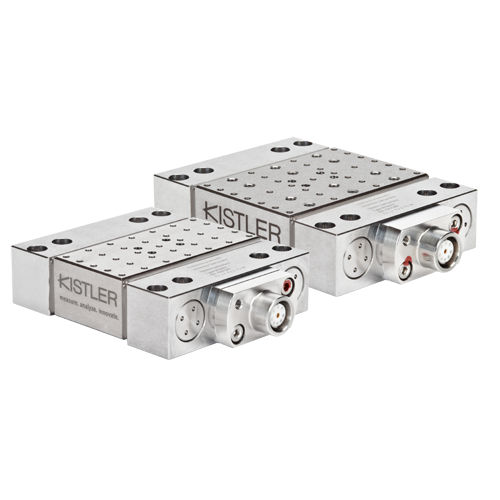

Dynamomètre IP67 9119AA2

pour mesure de charge

Présentation
Il s'agit d'un dynamomètre multicomposantes conçu pour mesurer les trois composantes orthogonales d'une force. Son seuil très bas et sa grande sensibilité permettent la mesure de forces extrêmement faibles.

Principales caractéristiques

• Dynamomètre piézoélectrique multicomposant, forces maximales Fx, Fy, Fz ±4 kN
• Plaque supérieure 55 x 80 mm
• Fréquences propres : fn(x) 4,3 kHz, fn(y) 4,6 kHz, fn(z) 4,4 kHz
• Connecteur à bride Fischer 9 broches (Fischer 104)
• Degré de protection EN 60529 : IP67

Adaptateurs de machine et porte-outils disponibles

• Adaptateurs machine (droite, gauche et droite) pour tourelles disque VDI Ø16 mm, Ø20 mm, Ø25 mm et Ø30 mm
• Adaptateurs machine pour Coromant Capto C3, C4 et C5
• Adaptateur machine pour HSK-T63
• Porte-outils pour tournage extérieur : 8 x 8 mm, 10 x 10 mm, 12 x 12 mm, 16 x 16 mm, 20 x 20 mm, 0,31" x 0,31", 0,38" x 0,38", 0,5" x 0,5", 0,63" x 0,63"
• Porte-outils pour tournage intérieur : Ø8 mm, Ø10 mm, Ø12 mm, Ø16 mm

Applications
Essais NVH, procédés d'usinage et développement des opérations de coupe, fabrication d'électronique 3C et mesures de forces en production et R&D.

Données techniques (résumé)

• Plages de mesure : -4 kN à 4 kN (Fx, Fy, Fz)
• Fréquences propres : x 4,3 kHz, y 4,6 kHz, z 4,4 kHz
• Diaphonie (max) : typ. -2 … 2 % entre axes
• Seuil métrologique : <0.002 N
• Type de sortie : Charge (piézoélectrique, PE)
• Sensibilité : Fx -26 pC/N, Fy -13 pC/N, Fz -26 pC/N
• Connecteur : Fischer 104 9 broches (bride)
• Câble : non inclus
• Température de fonctionnement : -20 … 70 °C
• Poids : 1,35 kg

Certificats / Normes
Degré de protection EN 60529 : IP67

Caractéristiques / spécifications techniques

• Modèle : 9119AA2 (MiniDyn)
• Type de produit : Dynamomètre multicomposant (capteur)
• Force maximale par axe : ±4 kN
• Taille de la plaque supérieure : 55 x 80 mm
• Sortie : Charge (piézoélectrique)
• Capteur préchargé : Oui
• Seuil : <0.002 N
• Diaphonie maximale : ±2 %
• Indice de protection : IP67
• Type de connecteur : Fischer 104 9 broches (négatif)
• Poids : 1,35 kg
