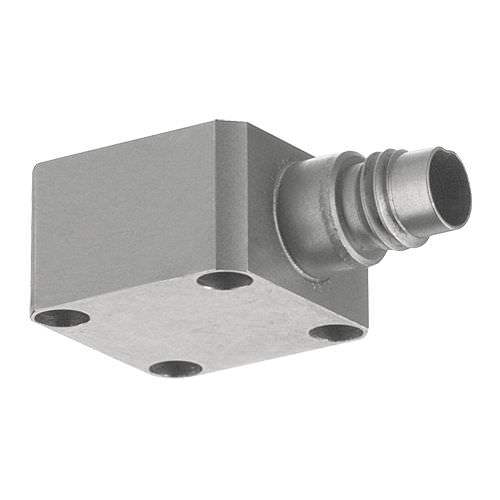

Accéléromètre triaxial 8793A series

à quartzpiézoélectriqueà cisaillement

Présentation
Les accéléromètres triaxiaux à quartz de la famille 8793A sont conçus pour des applications à haute et basse température. Le boîtier contient trois éléments individuels en quartz sensibles au cisaillement, orientés pour mesurer les composantes de vibration dans les axes x, y et z. Chaque élément sensible est connecté en interne à un circuit microélectronique Piezotron qui convertit le signal de charge en un signal de sortie à faible impédance. Les éléments K-Shear sont hermétiquement scellés dans un boîtier en acier inoxydable, assurant une stabilité à long terme, une large bande passante et une très faible sensibilité aux transitoires thermiques et à l'accélération transversale.

Principales caractéristiques / avantages

• Mode tension à faible impédance (Piezotron)
• Conception à profil bas adaptée aux emplacements restreints
• Éléments en quartz K-Shear pour précision et stabilité
• Versions disponibles pour haute température (jusqu'à +165 °C / 330 °F) et cryogénique (jusqu'à -195 °C / -320 °F)
• Boîtier en acier inoxydable hermétiquement scellé
• Conformité CE

Variantes

• 8793A500 — Accéléromètre triaxial K-Shear, 500 g, profil bas
• 8793A500M5 — Accéléromètre triaxial K-Shear, 500 g, profil bas, version haute température
• 8793A500M8 — Accéléromètre triaxial K-Shear, 500 g, profil bas, version cryogénique
• 8793A500T — Accéléromètre triaxial K-Shear, 500 g, profil bas, avec TEDS

Description technique détaillée

• Type de capteur : Accéléromètre triaxial à quartz K-Shear (trois éléments individuels pour X, Y, Z)
• Sortie : Sortie tension faible impédance via circuit microélectronique Piezotron intégré
• Boîtier : Acier inoxydable hermétiquement scellé
• Température : Versions jusqu'à +165 °C (330 °F) et jusqu'à -195 °C (-320 °F)
• Conception : Profil bas pour montage en espace réduit
• Performance : Large plage de fréquences, stabilité à long terme, très faible sensibilité aux transitoires thermiques et à l'accélération transversale
• Exemples de plage de mesure : variantes 500 g (voir liste des variantes)
• Option : TEDS disponible sur variantes spécifiques
• Conformité : CE
