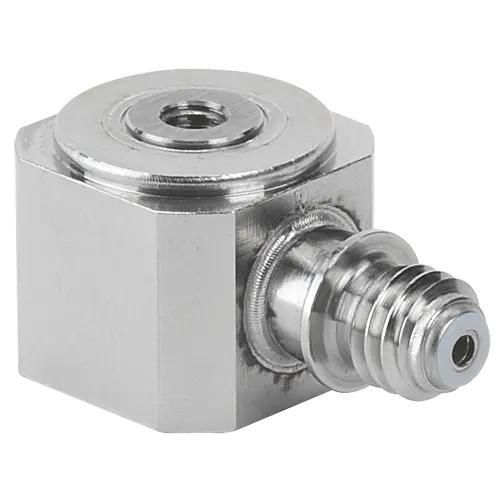

Capteur de force en compression 9313AA1

type poutremono-axepiézoélectrique

Présentation du produit
Le capteur de force de compression piézoélectrique miniature 9313AA1 est destiné à la mesure de forces dynamiques et quasi-statiques dans des installations industrielles compactes. Préchargé et livré avec des options d'adaptation pour un montage rapide, il fournit une sortie charge nécessant un amplificateur de mesure ou un convertisseur charge pour obtenir un signal de procédé exploitable. La forme carrée du boîtier et les alésages filetés axiaux aux deux extrémités facilitent l'introduction axiale de la force et l'adaptation en situations d'installation particulières. Des forces de traction jusqu'à 10 % de la plage de compression peuvent être détectées (non étalonnées), par ex. pour contrôler le retrait d'outil après emmanchement.

Caractéristiques principales

• Transducteur de force préchargé et étalonné, prêt à l'emploi
• Plages étalonnées Fz : 0 … 0,05 kN ; 0 … 0,5 kN ; 0 … 5 kN
• Sensibilité : ≈ −10 pC/N
• Dimensions compactes DxH : 13 x 10 mm ; poids : 10 g (sans câble)

Description
Le modèle 9313AA1 est optimisé pour les emplacements restreints où des signaux de force dynamiques ou quasi-statiques doivent être acquis. La sortie charge exige un amplificateur de mesure ou un convertisseur de charge en aval pour fournir un signal de procédé stable. L'introduction de la force peut se faire axialement par les deux extrémités ; la forme cubique et les alésages filetés facilitent la fixation et l'adaptation aux montages.

Applications

• Fabrication de semi-conducteurs
• Assemblage et contrôle d'électronique 3C (assemblages électroniques compacts)

Données techniques (sélection)

• Plages de mesure : min. 0 kN — max. 5 kN
• Plages étalonnées Fz : 0 … 0,05 kN ; 0 … 0,5 kN ; 0 … 5 kN
• Type de sortie : Charge (piézoélectrique)
• Sensibilité : ≈ −10 pC/N
• Linéarité : ≤ ±0,5 %FSO
• Seuil : 0,01 N
• Température d'utilisation : −40 … 120 °C
• Indice de protection : IP67 (EN 60529)
• Connecteur : KIAG 10‑32 neg. ; câble non inclus
• Matériau du boîtier : DIN 1.4542

Propriétés mécaniques

• Rigidité Cz : 0,56 kN/μm
• Surcharge max. (traction/pression) : −0,5 / 5,5 kN
• Couple de serrage max. Mz : 0,3 N·m
• Moment de flexion max. Mxy (charge unique) : 1,3 N·m
• Force de cisaillement : 0,1 kN

Principe de fonctionnement
Le cristal piézoélectrique génère une charge proportionnelle à la force appliquée ; un amplificateur ou convertisseur de charge la transforme en un signal de procédé exploitable.

caractéristiques / spécifications techniques

• Modèle : 9313AA1
• Plages étalonnées Fz : 0 … 0,05 kN ; 0 … 0,5 kN ; 0 … 5 kN
• Plage de mesure maximale : 5 kN
• Sensibilité : ≈ −10 pC/N
• Linéarité : ≤ ±0,5 %FSO
• Seuil : 0,01 N
• Coefficient de température de la sensibilité : 0,05 %/°C
• Indice de protection : IP67
• Poids (sans câble) : 10 g
• Matériau du boîtier : DIN 1.4542
