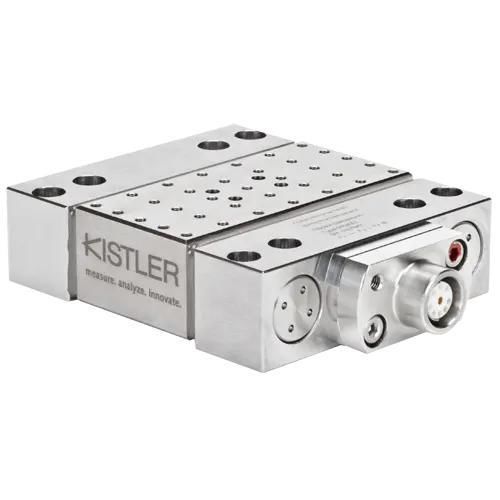

Dynamomètre dynamique 9119AA1

analogiqueen traction compressionhaute précision

Description
Ce dynamomètre multicomposantes mesure les trois composantes orthogonales d'une force (Fx, Fy, Fz). Son seuil très bas et sa grande sensibilité permettent des mesures précises sur des forces extrêmement faibles, adaptées aux essais en laboratoire et au développement de procédés industriels.

Principales caractéristiques

• Dynamomètre piézoélectrique multicomposant avec plages de mesure Fx, Fy, Fz ±4 kN
• Plaque supérieure : 39x80 mm (la page produit fait également référence à 90x90 mm ; variantes possibles)
• Fréquences propres : fn (x) 6 kHz ; fn (y) 6,4 kHz ; fn (z) 6,3 kHz
• Connecteur à bride Fischer 9 broches (Fischer 104 9‑pole)

Données techniques (résumé)

• Plages de mesure : minimum -4 kN ; maximum 4 kN
• Type de produit / Système de mesure : Dynamomètre multicomposant / Capteur
• Capteur préchargé : Oui
• Diaphonie (maximale) : Fx→Fy -2 … 2 % ; Fx→Fz -2 … 2 % ; Fy→Fx -2 … 2 % ; Fy→Fz -2 … 2 % ; Fz→Fx -2 … 2 % ; Fz→Fy -2 … 2 %
• Seuil métrologique : <0.002 N
• Type de signal de sortie : Charge (Piezoelectric, PE)
• Sensibilités : Fx : -26 pC/N ; Fy : -13 pC/N ; Fz : -26 pC/N
• Degré de protection (EN 60529) : IP67
• Plage de température de fonctionnement : -20 … 70 °C
• Applications : essais NVH ; procédés d'usinage et développement de coupe ; fabrication d'électronique 3C
• Câble inclus : Non
• Type de connecteur : Fischer 104 9‑pole (neg.)
• Poids : 0.93 kg
• Disponibilité : Sur demande
• Prix indicatif : Sur demande

Caractéristiques / spécifications techniques

• Nom commercial : MiniDyn
• Code produit / ID : 18017664
• Désignation modèle sur la page : 9119AA1
• Forces maximales (Fx, Fy, Fz) : ±4 kN
• Plaque supérieure : 39x80 mm (mention 90x90 mm également présente sur la page)
• Fréquences propres : x = 6 kHz ; y = 6,4 kHz ; z = 6,3 kHz
• Signal de sortie : Charge (Piezoelectric, PE)
• Sensibilités : Fx = -26 pC/N ; Fy = -13 pC/N ; Fz = -26 pC/N
• Seuil : <0.002 N
• Diaphonie (max) : -2 … 2 % entre axes
• Degré de protection : IP67 (EN 60529)
• Température de fonctionnement : -20 … 70 °C
• Connecteur : Fischer 104 9‑pole (neg.)
• Câble : non inclus
• Poids : 0.93 kg
• Applications typiques : essais NVH ; usinage et développement de coupe ; fabrication électronique 3C
