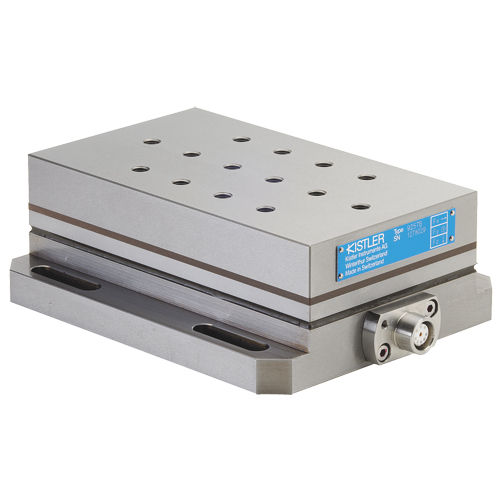

Dynamomètre mécanique 9257B

IP67pour mesure de charge

Résumé
Ces dynamomètres piézoélectriques multicomposants mesurent les trois composantes orthogonales de force Fx, Fy et Fz au moyen de quatre capteurs intégrés à trois composantes, montés entre une plaque de base et une plaque supérieure.

Principales caractéristiques / avantages

• Mesure des trois composantes de force et des moments associés
• Capteurs montés isolés de la terre pour réduire les problèmes de boucle de terre
• Inoxydable et protégé contre les projections d'eau ; conforme à IP67 avec câbles spécifiés

Détails
L'appareil intègre quatre capteurs à trois composantes, chacun comportant trois paires de plaques de quartz (une pour la pression normale en z, deux pour le cisaillement en x et y). Les capteurs sont montés sous forte précharge entre la plaque de base et la plaque supérieure, permettant une mesure des composantes pratiquement sans déplacement. Les sorties des quatre capteurs sont combinées à l'intérieur pour fournir des mesures multicomposantes de forces et de moments. Huit signaux de sortie sont disponibles via une prise à bride 9 conducteurs. Un revêtement spécial d'isolation thermique intégré dans la plaque supérieure réduit la sensibilité aux variations de température. Avec les câbles de connexion Type 1687B5 ou 1689B5 et Type 1677A5 ou 1679A5, l'ensemble correspond à la classe de protection IP67.

Variantes

• 9257B — Dynamomètre multicomposant, variante 5 kN, plaque supérieure 100 x 170 mm — Prix : sur demande — Disponibilité : sur demande

Caractéristiques / spécifications techniques

• Modèle : 9257B
• Type : Dynamomètre piézoélectrique multicomposant
• Forces maximales : jusqu'à 10 kN (gamme produit)
• Exemple de variante : 9257B — 5 kN, plaque supérieure 100 x 170 mm
• Dimensions plaque supérieure : 100 x 170 mm
• Composantes mesurées : Fx, Fy, Fz (trois composantes orthogonales)
• Configuration capteurs : quatre capteurs à trois composantes sous forte précharge
• Élément sensible : trois paires de plaques de quartz par capteur (pression/z et cisaillement/x,y)
• Sorties : huit signaux disponibles via prise à bride 9 conducteurs
• Mise à la terre : capteurs montés isolés de la terre pour réduire les boucles de terre
• Protection : inoxydable et protégé contre projections d'eau et agents de refroidissement ; IP67 avec câbles spécifiés
• Comportement thermique : revêtement d'isolation thermique intégré réduisant la sensibilité aux variations de température
• Caractéristique de mesure : mesure pratiquement sans déplacement
• Applications typiques : mesures de force de coupe et autres mesures multicomposantes de forces/moments
