Accéléromètre 1 axe 8703A50M1
piézoélectriqueIEPEà cisaillement

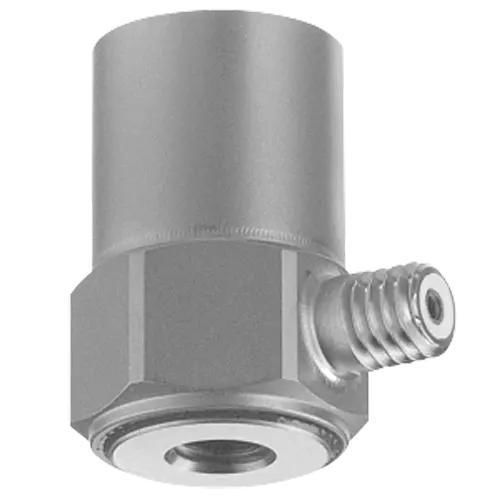

Accéléromètre 1 axe - 8703A50M1 - KISTLER - piézoélectrique / IEPE / à cisaillement
Accéléromètre 1 axe - 8703A50M1 - KISTLER - piézoélectrique / IEPE / à cisaillement
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
1 axe
Technologie
piézoélectrique, IEPE, à cisaillement
Autres caractéristiques
avec électronique intégrée, haute température, hermétique, à sortie analogique, sortie de tension, isolé, IP68
Plage d'accélération

Max: 490 m/s²
(1 608 ft/s²)

Min: -490 m/s²
(-1 608 ft/s²)

Fréquence

Max: 10 000 Hz

Min: 0,5 Hz

Description

Résumé
  • L'accéléromètre Kistler PiezoStar® modèle 8703A50M1 est un capteur piézoélectrique uniaxe ±50 g, isolé de la masse et doté d'une sortie IEPE (tension). Il est hermétiquement étanchéifié (IP68) et conçu pour les essais NVH et les environnements haute température (−54 °C à 165 °C).


Caractéristiques principales
  • Accéléromètre isolé de la masse avec sortie IEPE
  • Plage d'accélération : ±50 g
  • Sensibilité : 100 mV/g
  • Température de fonctionnement (statique) : −54 °C à 165 °C
  • Uniaxe, technologie PiezoStar® (Shear)


Plages de mesure
  • Plage de mesure maximale : 50 g (±50 g)


Type de produit
  • Type d'appareil : Accéléromètre
  • Nombre d'axes : 1
  • Technologie : PiezoStar® (Shear)


Caractéristiques métrologiques
  • Seuil (accélération) : 0,0012 g RMS
  • Stabilité thermique : Oui


Propriétés électriques
  • Type de sortie : Tension (Piézoélectrique, IEPE)
  • Isolation électrique : Isolation de la masse
  • Isolation de la terre : Oui


Grandeurs d'influence
  • Sensibilité (tension / sortie IEPE) : 100 mV/g
  • Coefficient de sensibilité en fonction de la température : 0,004 %/°C


Propriétés dynamiques
  • Fréquence minimale (±5%) : 0,5 Hz
  • Fréquence maximale (±5%) : 10 000 Hz


Certificats et normes
  • Indice de protection (EN 60529) : IP68 (joint hermétique)


Fonctionnement et installation
  • Température minimale de fonctionnement (statique) : −54 °C
  • Température maximale de fonctionnement (statique) : 165 °C
  • Options de montage : Trou fileté / goujon, adhésif / cire, base magnétique
  • Montage par trou fileté : Oui
  • Montage par adhésif : Oui
  • Montage magnétique : Oui
  • Étanchéité : Joint hermétique, IP68
  • Applications typiques : Essais NVH et mesures en environnement haute température


Interfaces
  • Type de connecteur : Latéral, 10-32 (négatif)


Spécifications techniques
  • Marque : Kistler
  • Modèle : 8703A50M1
  • Série / Technologie : PiezoStar® (Shear)
  • Plage d'accélération : ±50 g
  • Sensibilité : 100 mV/g
  • Sortie : Tension (Piézoélectrique, IEPE)
  • Nombre d'axes : 1
  • Plage de fréquence : 0,5 Hz – 10 000 Hz (±5%)
  • Seuil (accélération) : 0,0012 g RMS
  • Coefficient de sensibilité en fonction de la température : 0,004 %/°C
  • Température de fonctionnement : −54 °C à 165 °C
  • Isolation électrique : Isolation de la masse
  • Étanchéité / Indice de protection : Joint hermétique, IP68
  • Options de montage : Trou fileté / goujon, adhésif / cire, base magnétique
  • Connecteur : Latéral, 10-32 (négatif)
  • Applications prévues : Essais NVH
