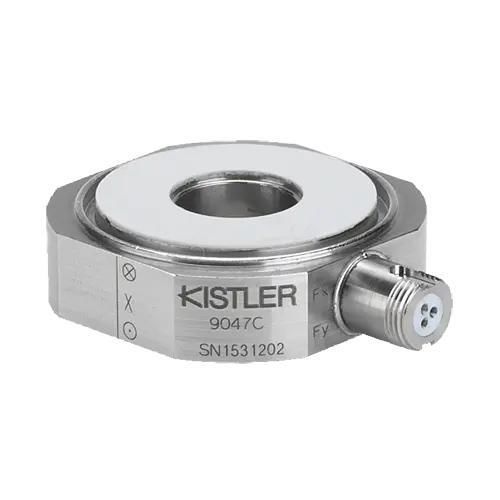

Capteur de force et de couple analogique 9047C

avec signal de sortie électrique

Description
Le 9047C est un capteur de force triaxial piézoélectrique en anneau conçu pour mesurer les composantes de force dans n'importe quelle direction, indépendamment du point d'application de la charge. Un anneau de quartz par axe assure une mesure haute résolution des composantes Fx, Fy et Fz. Ses côtés aplatis facilitent l'alignement et le montage précis. La conception rigide et résistante aux vibrations, dotée d'une fréquence propre élevée, convient aux essais dynamiques et aux mesures à large bande passante. Des disques céramiques aux surfaces de contact assurent l'isolation électrique et un coefficient de frottement élevé pour un montage masse‑isolé. L'amplitude de la plage de cisaillement en X et Y dépend de la précontrainte en Z et du frottement axial statique résultant. Les signaux sont transmis via le connecteur 3 pôles V3 neg. protégé par conception, muni d'une aide au positionnement évitant tout mauvais raccordement ou torsion.

Caractéristiques principales

• Capteur triaxial piézoélectrique (anneau) — plages: Fx/Fy ±15 kN ; Fz ±30 kN (±3,37 klbf / ±6,74 klbf)
• Grande capacité de forces de cisaillement grâce aux surfaces de contact en céramique isolantes
• Sensibilité nominale Fz : −3,7 pC/N
• Sortie : signal de charge (piézoélectrique) ; Connecteur : V3 neg. (3 pôles)
• Indice de protection : IP68 ; Température de fonctionnement : −40 … 120 °C

Données techniques
Plages de mesure

• Min / Max : −30 kN / 30 kN
• Fx : −15 … 15 kN
• Fy : −15 … 15 kN

Calibrations

• Plage calibrée Fx : 0 … 15 kN
• Plage calibrée Fy : 0 … 15 kN
• Plage calibrée Fz : 0 … 100 kN

Type de produit

• Système de mesure : Capteur
• Type : Capteur de force triaxial (anneau)
• Capteur préchargé : Non

Propriétés mécaniques

• Force de précharge : 70 kN
• Rigidité axiale : 6.207 kN/μm
• Rigidité en flexion : 7.739 kN·m/°
• Rigidité au cisaillement : 1.938 kN/μm
• Rigidité en torsion : 8.348 kN·m/°
• Rigidité latérale : 1.489 kN/μm
• Surcharge Fx/Fy : ±18 kN ; Surcharge Fz : ±35 kN
• Moments admissibles Mx, My, Mz : −150 … 150 N·m

Diaphonie

• Fx→Fy / Fy→Fx : −2 … 2 %
• Fx→Fz / Fy→Fz : −3 … 3 %
• Fz→Fx / Fz→Fy : −0,5 … 0,5 %

Caractéristiques métrologiques

• Linéarité : ±0,25 %FSO
• Seuil : <0,01 N

Propriétés électriques

• Type de sortie : Charge (piézoélectrique)
• Sensibilité nominale Fz : −3,7 pC/N
• Capacitance : 70 pF
• Résistance d'isolement minimale : 10^13 Ω
• Isolation de masse : >10^8 Ω

Certificats et normes

• Indice de protection (EN 60529) : IP68

Fonctionnement et installation

• Plage de température : −40 … 120 °C
• Applications typiques : essais NVH, essais de charges spatiales, fabrication d'électronique 3C

Propriétés du câble

• Câble inclus : Non

Interfaces

• Type de connecteur : V3 neg. (3 pôles)

Dimensions et matériaux

• Poids : 91 g

Caractéristiques techniques

• Modèle : 9047C
• Marque : Kistler
• Plages : Fx/Fy = −15 … 15 kN ; Fz = −30 … 30 kN
• Sortie : Charge (piézoélectrique)
• Capacitance : 70 pF
• Connecteur : V3 neg. (3 pôles)
• Force de précharge : 70 kN
• IP : IP68
• Température de fonctionnement : −40 … 120 °C
• Poids : 91 g
