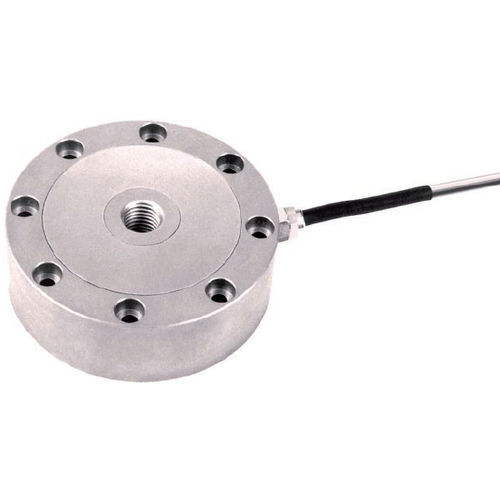

Capteur de force en traction compression 4576A series

en lignemono-axepar jauge de contrainte

Description
Des jauges de contrainte sont appliquées aux membranes de flexion du capteur et délivrent une tension de sortie en pont directement proportionnelle à la charge mesurée lors d'une application concentrique. Le capteur Type 4576A utilise un pont complet de jauges de contrainte. Un filetage métrique est découpé dans l'axe central pour l'introduction de la force de mesure via une calotte de distribution ou une pièce vissée spécifique. Les forces latérales dans une plage angulaire de ±2,5° par rapport à l'horizontale peuvent être négligées ; des forces latérales supérieures doivent être évacuées du capteur par des moyens mécaniques. Pour de meilleurs résultats, monter le Type 4576A sur une surface plane en utilisant les trous de vis intégrés. Neuf plages de mesure sont disponibles de 0 ... 0,5 kN à 0 ... 200 kN.

Principales caractéristiques / avantages

• Conception compacte du capteur à jauge de contrainte
• 9 plages de mesure : 0 ... 0,5 kN à 0 ... 200 kN
• Montage simple grâce aux trous de vis intégrés
• Précision de mesure meilleure que 0,25% FSO

Variantes / Options

• Plages de mesure (exemples) : 0,5 kN; 1 kN; 2 kN; 5 kN; 10 kN; 20 kN; 50 kN; 100 kN; 200 kN
• Sensibilités (exemples) : 1,5 mV/V et 1 mV/V
• Options de connectique (exemples) : connecteur circulaire M16 6 broches, connecteur D-Sub 9 broches
• Exemples de références : 4576A0,5NC1; 4576A0,5SC1; 4576A1NC1; 4576A1SC1; 4576A2NC1; 4576A2SC1; 4576A5NC1; 4576A5SC1; 4576A10NC1; 4576A10SC1; 4576A20NC1; 4576A20SC1; 4576A50NC1; 4576A50SC1; 4576A100NC1; 4576A100SC1; 4576A200NC1; 4576A200SC1 (variantes avec suffixe NC3/SC3 pour D-Sub)

Application / Utilisation
Conçu pour la mesure de forces de traction et de compression de moyenne amplitude en environnements sévères ainsi que pour des applications de laboratoire et d'essai. Appliquer la charge de manière concentrique sur l'axe central et éviter les charges latérales non contrôlées supérieures à ±2,5° ; utiliser un découplage mécanique si nécessaire.

Caractéristiques / spécifications techniques

• Type : 4576A (capteur à jauge de contrainte)
• Principe de mesure : pont complet de jauges de contrainte
• Plages de mesure : 0 ... 0,5 kN à 0 ... 200 kN (9 plages)
• Sensibilité : typ. 1,5 mV/V ou 1 mV/V selon variante
• Précision : meilleure que 0,25% FSO
• Connectique : M16 6 broches ou D-Sub 9 broches (selon variante)
• Introduction de la force : filetage métrique central (calotte ou pièce vissée)
• Montage : surface plane recommandée ; trous de vis intégrés pour fixation
• Tolérance aux forces latérales : négligeable dans ±2,5° par rapport à l'horizontale ; au-delà, mesures mécaniques requises
• Usage prévu : forces de traction et compression moyennes, environnements sévères, laboratoires et essais
