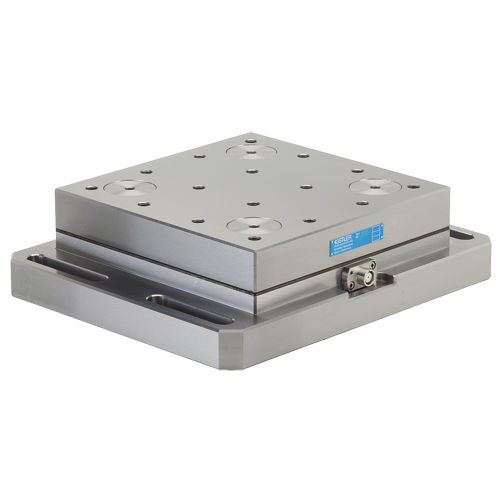

Dynamomètre compact 9255C

IP67robustehaute capacité

Description
Ces dynamomètres piézoélectriques multicomposants mesurent les trois composantes orthogonales Fx, Fy et Fz. L'ensemble se compose de quatre capteurs trois‑composantes montés sous forte précharge entre une plaque de base et une plaque supérieure. Il permet la mesure multicomposante des forces et des moments avec un déplacement négligeable et fournit huit signaux de sortie sur une prise à bride 9 conducteurs. Les capteurs sont montés isolés de la terre pour réduire les problèmes de boucle de masse. Les appareils sont inoxydables et protégés contre les projections d'eau et les agents de refroidissement ; avec les câbles spécifiés, le système correspond à la classe de protection IP67.

Principales caractéristiques / avantages

• Large gamme de mesure
• Conçu pour des applications lourdes
• Format compact pour intégration

Détails
Chacun des quatre capteurs intégrés comporte trois paires de plaques de quartz : une paire sensible à la pression normale (direction z) et deux paires sensibles au cisaillement dans les directions x et y. Les sorties des quatre capteurs sont routées en interne pour permettre des mesures combinées de forces et de moments. Huit voies de sortie sont disponibles via une prise à bride 9 conducteurs. Le montage isolé des capteurs limite les perturbations liées aux boucles de masse. La construction mécanique est résistante à la corrosion et protégée contre les projections d'eau et les agents de refroidissement. Avec les câbles de liaison Types 1687B5 ou 1689B5 et Types 1677A5 ou 1679A5, l'ensemble atteint la protection IP67.

Caractéristiques techniques

• Modèle : 9255C
• Type de capteur : dynamomètre piézoélectrique trois‑composantes (quartz)
• Composantes mesurées : Fx, Fy, Fz (trois composantes orthogonales)
• Force maximale (variante) : jusqu'à 60 kN
• Taille de la plaque supérieure : 260 × 260 mm
• Capteurs : 4 × capteurs trois‑composantes (chacun avec 3 paires de plaques de quartz)
• Principe de mesure : paires de plaques de quartz sensibles à la pression et au cisaillement ; déplacement pratiquement nul
• Routage interne des signaux pour mesures de forces et moments
• Sorties : 8 signaux disponibles sur une prise à bride 9 conducteurs
• Connecteur : prise à bride 9 conducteurs
• Mise à la terre : capteurs montés isolés de la terre (réduction des boucles de masse)
• Protection : inoxydable ; protégé contre projections d'eau et agents de refroidissement ; IP67 avec câbles spécifiés
• Câbles recommandés : Types 1687B5 / 1689B5 et Types 1677A5 / 1679A5
• Applications typiques : essais lourds, mesures multicomposantes de forces et moments, validation de rigidité de modèles de pneus
• Montage : capteurs montés sous forte précharge entre plaque de base et plaque supérieure
