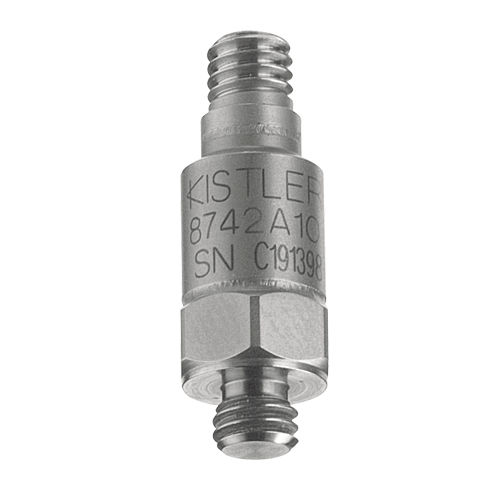

Accéléromètre uniaxial 8742A series

à quartzà cisaillementavec électronique intégrée

Résumé
La famille 8742A regroupe des accéléromètres de choc à quartz K‑Shear conçus pour mesurer les impulsions, les impacts et les chocs pyrotechniques lors d'événements à haute vitesse dans des applications d'essais et de mesure industrielles.

Principales caractéristiques / avantages

• Faible impédance, sortie en mode tension
• Élément sensible unique en mode cisaillement sur quatre cristaux de quartz
• Plages de mesure : ±5000 g, ±10000 g, ±20000 g, ±50000 g
• Connecteur robuste pour connexions répétées
• Large bande passante avec fréquence de résonance ≈100 kHz
• Conforme CE

Description
L'élément sensible utilise une configuration en mode cisaillement de quatre cristaux de quartz combinée à un manchon de précharge annulaire et à une masse sismique intégrée. Cette conception procure une fréquence de résonance élevée (≈100 kHz), permettant la capture précise des transitoires rapides tout en limitant le décalage du zéro et la saturation de l'amplificateur interne. Les capteurs présentent une faible sensibilité aux transitoires thermiques et une sensibilité extrêmement réduite aux déformations transversales et de base. L'utilisation du quartz évite la dépolarisation sous forts chocs. L'option boîtier isolé assure une isolation électrique sans compromettre la fréquence de résonance.

Variantes

• 8742A5 — Accéléromètre de choc K‑Shear, ±5000 g
• 8742A10 — Accéléromètre de choc K‑Shear, ±10000 g
• 8742A20 — Accéléromètre de choc K‑Shear, ±20000 g
• 8742A50 — Accéléromètre de choc K‑Shear, ±50000 g

Caractéristiques / spécifications techniques

• Modèle : 8742A
• Série/Type : K‑Shear
• Sortie/Mode : Faible impédance, mode tension
• Fréquence de résonance : ≈100 kHz
• Bande passante : Large, adaptée aux événements à haute vitesse
• Élément sensible : Mode cisaillement, configuration 4 cristaux de quartz avec manchon de précharge annulaire et masse sismique
• Performances : Insensible aux transitoires thermiques ; très faible sensibilité aux déformations transversales et de base ; le quartz ne se dépolarise pas sous chocs importants ; saturation de l'amplificateur interne pratiquement éliminée
• Options : Boîtier isolé pour isolation électrique
• Connecteur : Connecteur robuste pour connexions répétées
• Conformité : CE
