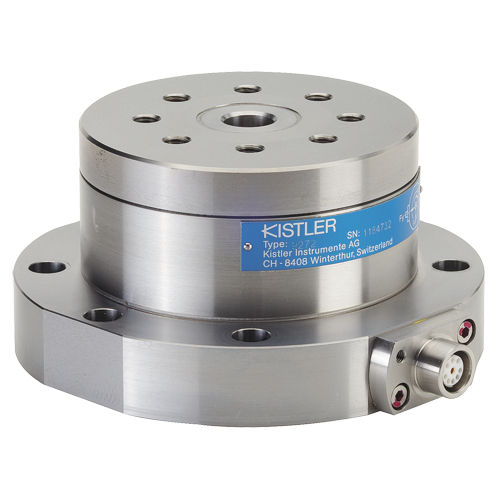

Capteur de force et de couple 9272

Description
Ce dynamomètre multicomposant piézoélectrique mesure les trois composantes orthogonales Fx, Fy et Fz d'une force ainsi que le couple Mz. Il comporte un capteur à quatre composantes monté sous forte précharge entre une plaque de base et une plaque supérieure, ce qui permet de mesurer les composantes pratiquement sans déplacement. Le capteur est monté isolé de la terre afin de réduire les problèmes de boucle de terre. L'appareil est inoxydable et protégé contre les projections d'eau et les agents de refroidissement ; avec un câble de connexion des types 1677A5 ou 1679A5, il correspond à la classe de protection IP67.

Principales caractéristiques / avantages

• Instrument de mesure de force/couple multicomposant compact
• Adapté à la mesure des forces de coupe lors d'opérations de forage
• Utilisation universelle pour essais industriels de forces et couples

Caractéristiques / spécifications techniques

• Modèle : 9272
• Type de capteur : piézoélectrique, quatre composantes
• Grandeurs mesurées : Fx, Fy, Fz (forces) et Mz (couple)
• Couple maximal (variante) : Mz ±200 Nm
• Montage du capteur : quatre composantes sous forte précharge entre plaque de base et plaque supérieure
• Déplacement de mesure : mesures pratiquement sans déplacement
• Remarque sur les charges : charges combinées et excentriques peuvent réduire les plages de mesure
• Électrique : montage isolé de la terre pour limiter les problèmes de boucle de terre
• Protection environnementale : inoxydable ; protégé contre projections d'eau et agents de refroidissement
• Indice de protection : avec câble types 1677A5 ou 1679A5 correspond à IP67
• Applications typiques : mesure des forces de coupe (forage) et mesures multicomposantes générales
