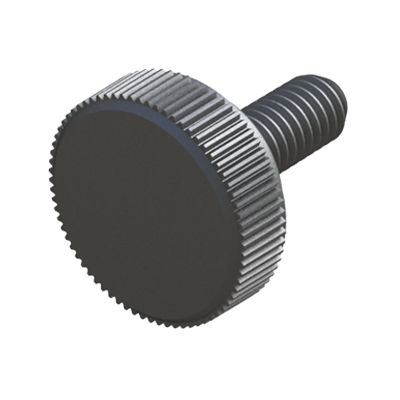

Bouton fileté MTV

moletéronden POM

Description
Les volants moletés MTV à tige filetée présentent un corps en POM (Polyoxyméthylène) et une tige filetée en acier zingué. Conçus pour le serrage et le réglage manuel dans des équipements industriels, ils sont proposés en plusieurs filetages métriques et longueurs pour s'adapter à divers montages.

Détails matériau

• Corps : POM (Polyoxyméthylène)
• Tige filetée : Acier zingué

Propriétés du matériau
Le POM offre une bonne résistance mécanique, une stabilité thermique adaptée et une résistance chimique pour des usages industriels courants. La tige en acier zingué apporte la résistance mécanique et une protection anticorrosion de base.

Couleurs disponibles

• Gris RAL 7038
• Noir RAL 7021
• Rouge RAL 3001

Conformité / Informations complémentaires
Plan PDF : disponible (voir fiche produit)
UL94 : non renseigné
Indice IP : non renseigné
RoHS : Conforme
Mesures exprimées en : Millimètres
Vidéo : vidéo produit disponible

Variantes / Tableau des dimensions
Référence | Filetage métrique | L | A | C | B | D
02900100001 | M3 | 8.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100002 | M3 | 10.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100003 | M3 | 12.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100004 | M4 | 10.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100005 | M4 | 12.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100006 | M4 | 14.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100007 | M5 | 12.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100008 | M5 | 14.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100009 | M5 | 16.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100010 | M6 | 14.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100011 | M6 | 16.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100012 | M6 | 20.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100013 | M6 | 14.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100014 | M6 | 16.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100015 | M6 | 20.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100016 | M8 | 16.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100017 | M8 | 20.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100018 | M8 | 25.00 | 25.60 | 16.30 | 10.40 | 3.40

Caractéristiques / spécifications techniques

• Type produit : Volant moleté avec tige filetée
• Modèle : MTV
• Corps : POM (Polyoxyméthylène)
• Tige filetée : Acier zingué
• Couleurs : Gris RAL 7038, Noir RAL 7021, Rouge RAL 3001
• Conformité : RoHS
• Unité de mesure : Millimètres
• Filetages disponibles : M3, M4, M5, M6, M8
• Voir le tableau pour références et dimensions
