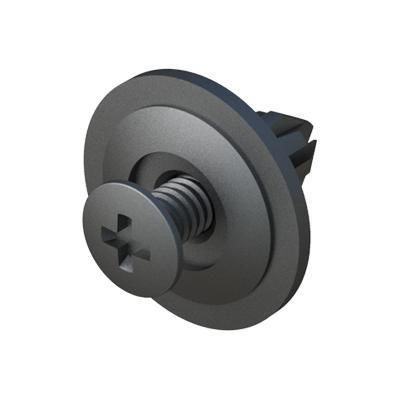

Rivet à tête fraisée MRTMH

en polyamidedémontableà répétition

Description
Ce rivet-vis en deux parties réutilisable MRTMH est conçu pour fixer de grands composants ou de petits ensembles sur leurs panneaux associés. En poussant ou en frappant la vis Phillips dans le corps du rivet, les pattes s'écartent pour créer une connexion sûre et isolante. La vis peut être retirée avec un tournevis cruciforme, permettant la réutilisation.

Caractéristiques

• Conception deux pièces réutilisable (corps + vis/goupille Phillips)
• Permet la fixation de grands composants ou petits ensembles sur des panneaux
• Installation par insertion/frappement de la vis dans le corps ; démontable au tournevis cruciforme pour réutilisation
• Possibilité de couleurs teintées
• Dimensions exprimées en millimètres

Normes / Conformité

• UL94 : V2
• RoHS : Conforme
• IP : Non spécifié / pas de classement indiqué

Tableau des références et dimensions
Référence | Taille trou | Epaisseur panneau | L | H | D | C | d | A
00100300269 | 6,35 | 3,56 | 11,51 | 3,32 | 17,86 | 2,38 | 5,97 | 7,94
00100300268 | 6,35 | 3,96 | 10,72 | 2,60 | 15,08 | 2,38 | 5,84 | 8,99
01300100286 | 6,40 | 3,20 à 4,40 | 12,70 | 3,00 | 14,90 | 2,00 | 6,30 | 9,90
00100300270 | 7,14 | 2,36 | 11,11 | 1,86 | 14,10 | 1,65 | 6,86 | 9,90
01300100287 | 9,00 x 9,00 | 6,70 | 15,00 | 3,20 | 17,00 x 17,00 | 3,20 | 8,80 | 11,80

Informations complémentaires

• Famille : MRTMH
• Matériaux (certaines références) : polyamide (UL94 V2) et POM (UL94 HB)
• Note d'installation : insérer le corps dans le trou du panneau puis frapper la tête de la goupille avec un marteau ou outil d'impact ; démontage possible avec tournevis cruciforme permettant la réutilisation
• Plans 2D (PDF) et vidéo démonstrative disponibles par référence

Spécifications techniques

• Famille / Modèle : MRTMH
• Type : Rivet-vis Phillips réutilisable en deux pièces
• Fonction : Fixation de composants sur panneaux ; connexion isolée
• Démontage : Démontable au tournevis cruciforme (réutilisable)
• Finitions disponibles : Couleurs teintées possibles
• Unités : Millimètres
• Classement UL94 : V2
• RoHS : Oui
• Indice IP : Non spécifié
• Références et dimensions : voir tableau ci-dessus
