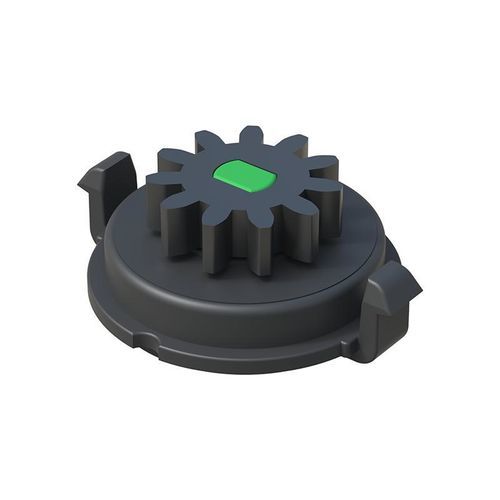

Amortisseur rotatif TBD

hydrauliquepour panneauxpour l'industrie automobile

Présentation du produit
Nos amortisseurs rotatifs sont proposés avec différentes valeurs de couple et sont principalement utilisés pour maîtriser la course d’ouverture de portes et de panneaux. Ils sont également employés dans des mécanismes de temporisation et d’autres applications de mouvement radial nécessitant une décélération contrôlée. L’utilisation d’un système d’amortissement améliore le contrôle et la fluidité perçus des éléments mobiles.

Conformité et documentation

• Plan PDF : disponible (plans téléchargeables depuis la page produit)
• UL94 : non spécifié
• IP : non spécifié
• RoHS : oui
• Unités de mesure : Millimètres
• Vidéo : disponible

Références disponibles
Référence | Nb de dents (Z) | Diamètre primitif Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Épaisseur panneau c (mm) | Plus d'infos
50002000035 | 10 | 8,00 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000036 | 11 | 6,60 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000034 | 11 | 8,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000037 | 11 | 8,80 | 4,50 | 16,90 | 21,00 | 9,40 | 1,90 |
50002000038 | 11 | 8,80 | 5,00 (3+2) | 16,90 | 21,00 | 9,90 | 1,90 |
50002000039 | 12 | 9,60 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000040 | 13 | 10,40 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000041 | 13 | 10,40 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |
50002000042 | 14 | 7,00 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000043 | 16 | 12,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000044 | 16 | 12,80 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |

Caractéristiques / spécifications techniques

• Marque : ISC Plastic Parts
• Type de produit : Amortisseur rotatif
• Modèle / dénomination commerciale : TBD
• Conformité : Conforme RoHS ; UL94 non spécifié ; Indice IP non spécifié
• Unité de mesure : Millimètres
• Références et dimensions mécaniques disponibles ci‑dessus
• Plans : plans PDF disponibles depuis la page produit
• Démo vidéo disponible
