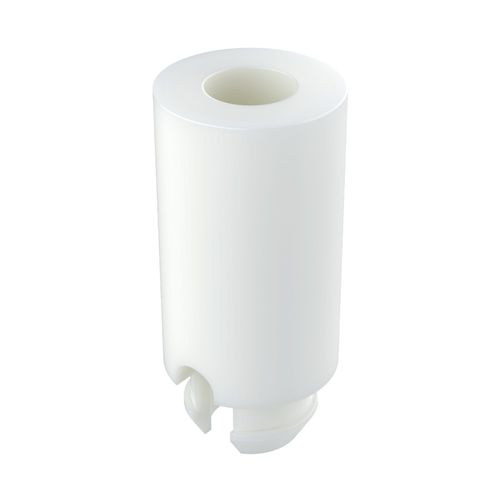

Colonnette pour carte de circuit imprimé MSEC

empilablepour l'industrie automobile

Présentation du produit
La famille MSEC comprend des supports isolants auto-retenus pour circuits imprimés, à verrouillage par emboîtement, disponibles en Type 1 (trou traversant) et Type 2 (trou traversant avec fraisure), conçus pour un encliquetage rapide et un espacement défini des cartes électroniques.

Fonctionnalité
Permet l'assemblage empilé séquentiel de plusieurs PCB sur le même axe, autorisant une installation progressive depuis le panneau de base jusqu'aux cartes supérieures. Assure une rétention mécanique stable, un espacement défini entre cartes et une isolation électrique fiable entre composants et châssis.

Matériaux et normes

• Matériau : PA66 (polyamide 66)
• Comportement au feu : UL94 V-2 (certaines variantes UL94 V-0)
• Couleurs : Naturel, Rouge (selon modèle)
• Types : Type 1 (trou traversant), Type 2 (trou traversant avec fraisure)

Références disponibles (résumé)
Plusieurs références standard couvrent des diamètres et longueurs de 3,20 mm à 25,40 mm avec épaisseur de panneau 1,57 mm et diamètres de perçage autour de 4,70–4,75 mm. Le tableau complet des références et les plans cotés sont disponibles dans le PDF de dessin.

Autres ressources et conformité

• PDF dessin 2D disponible
• Classements UL94 indiqués ; certaines variantes V0
• Conformité RoHS
• Indice IP : non spécifié
• Unités : millimètres
• Vidéo de démonstration disponible

Caractéristiques / spécifications techniques

• Famille / modèle : MSEC
• Fonction : Support isolant pour PCB à verrouillage par emboîtement pour fixation et espacement rapides
• Assemblage : Système push-in à encliquetage pour montage empilé séquentiel
• Rétention : Rétention mécanique stable et espacement défini
• Isolation électrique : Assure l'isolation entre composants et châssis
• Matériau : PA66
• Classification au feu : UL94 V-2 / UL94 V-0 (selon variante)
• Couleurs : Naturel, Rouge
• Types : Type 1 (trou traversant), Type 2 (trou traversant avec fraisure)
• Compatibilité vis : Typiquement M3 ; certaines variantes M3.5 ou M4
• Unités : millimètres
• Conformité : RoHS
