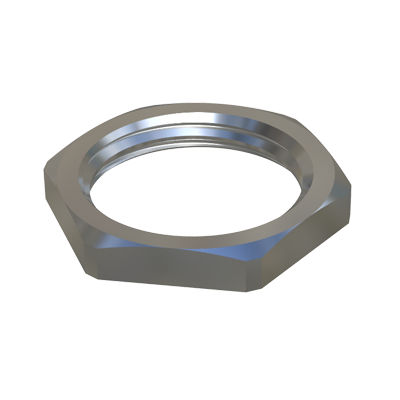

Contre-écrou hexagonal PRTUM
autofreinéen laiton nickelépour l'industrie automobile

Contre-écrou hexagonal - PRTUM - ISC PLASTIC PARTS - autofreiné / en laiton nickelé / pour l'industrie automobile
Contre-écrou hexagonal - PRTUM - ISC PLASTIC PARTS - autofreiné / en laiton nickelé / pour l'industrie automobile
Contre-écrou hexagonal - PRTUM - ISC PLASTIC PARTS - autofreiné / en laiton nickelé / pour l'industrie automobile - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Types
hexagonal, autofreiné
Matériau
en laiton nickelé
Autres caractéristiques
à filetage PG, pour presse-étoupe, pour l'industrie automobile
Diamètre nominal

Min: 6 mm
(0,24 in)

Max: 75 mm
(2,95 in)

Hauteur

Min: 2,9 mm
(0,114 in)

Max: 8 mm
(0,315 in)

Largeur

Min: 8 mm
(0,31 in)

Max: 80 mm
(3,15 in)

Description

Description
L'écrou hexagonal autobloquant PRTUM est proposé en plusieurs tailles de filet. Il est conçu pour assurer l'étanchéité et s'utiliser avec des presse-étoupes, offrant une faible hauteur assemblée tout en conservant la tenue mécanique requise pour des applications industrielles.

Caractéristiques principales
  • Matériau : laiton nickelé
  • Type : écrou hexagonal auto-bloquant universel
  • Filetages disponibles : Métrique, PG, GAS
  • Usage : étanchéité et fixation avec presse-étoupe


Conformités & mentions
  • RoHS : Conforme
  • UL94 : Non indiqué
  • IP : Non indiqué
  • Unités : Millimètres


Tableau des variantes (références)
Référence | Filetage | SW | H
02003000050 | M6 x 1 | 8 | 3,50
02003000051 | M8 x 1,25 | 11 | 3,50
02003000052 | M8 x 1,25 | 13 | 3,50
02003000053 | M10 x 1,5 | 12 | 3,50
02003000054 | M12 x 1,5 | 15 | 3,00
02003000055 | M16 x 1,5 | 20 | 3,00
02003000056 | M20 x 1,5 | 24 | 3,50
02003000057 | M25 x 1,5 | 30 | 3,50
02003000058 | M32 x 1,5 | 35 | 4,50
02003000059 | M40 x 1,5 | 45 | 4,50
02003000060 | M50 x 1,5 | 55 | 5,50
02003000061 | M63 x 1,5 | 70 | 6,00
02003000062 | M75 x 1,5 | 80 | 8,00
02003000063 | PG 7 | 15 | 2,90
02003000064 | PG 9 | 18 | 2,90
02003000065 | PG 11 | 21 | 3,10
02003000066 | PG 13,5 | 23 | 3,10
02003000067 | PG 16 | 26 | 3,10
02003000068 | PG 21 | 32 | 3,60
02003000069 | PG 29 | 41 | 4,10
02003000070 | PG 36 | 51 | 5,10
02003000071 | PG 42 | 60 | 5,10
02003000072 | PG 48 | 65 | 5,60
02003000073 | GAS 1/4" | 15 | 3,00
02003000074 | GAS 3/8" | 19 | 3,00
02003000075 | GAS 1/2" | 24 | 3,00
02003000076 | GAS 5/8" | 26 | 3,50
02003000077 | GAS 3/4" | 30 | 3,50
02003000078 | GAS 1" | 38 | 4,50
02003000079 | GAS 1" 1/8 | 42 | 5,00
02003000080 | GAS 1" 1/4 | 48 | 5,00
02003000081 | GAS 1" 1/2 | 51 | 5,00
02003000082 | GAS 1" 3/4 | 60 | 5,50
02003000083 | GAS 2" | 64 | 5,50

Informations complémentaires
Plans disponibles (PDF) via la fiche produit ; vidéo de démonstration disponible.

Caractéristiques / spécifications techniques
  • Gamme : PRTUM
  • Matériau : laiton nickelé
  • Fonction : écrou hexagonal auto-bloquant pour étanchéité et usage avec presse-étoupe, faible hauteur combinée
  • Filetages : Métrique, PG, GAS
  • Notes de conformité : RoHS conforme ; UL94 et IP non indiqués sur la fiche
  • Dimensions : voir tableau des variantes ci-dessus (mm)
  • Documentation : dessin 2D (PDF) et vidéo produit disponibles
