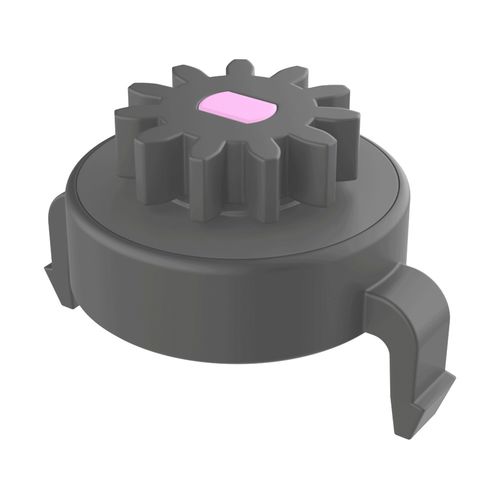

Amortisseur rotatif TBC

hydrauliquepour panneauxpour l'industrie automobile

Description
Les amortisseurs rotatifs ISC Plastic Parts sont disponibles sur une large gamme de couples et sont principalement utilisés pour contrôler la course d’ouverture de portes et de panneaux. Ils trouvent également des applications dans des dispositifs de temporisation et d’autres mécanismes à mouvement radial où une rotation maîtrisée est requise.

Tableau - Variantes produit
Référence ; Nombre de dents (Z) ; Diamètre primitif Dp ; h ; D ; A ; H ; Épaisseur panneau c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00

Remarques
Dimensions exprimées en : millimètres
RoHS : Conforme
Vidéo : disponible pour ce produit
PDF de dessin : lien de téléchargement indiqué sur la page (aucune URL directe PDF présente dans la source)

Caractéristiques / spécifications techniques

• Type de produit : Amortisseur rotatif
• Fabricant / Marque : ISC Plastic Parts
• Références disponibles (exemples) : voir le tableau ci‑dessus (plusieurs variantes avec nombre de dents, diamètre primitif et hauteurs différents)
• Nombre de dents (Z) : varie de 10 à 16 selon la référence
• Diamètre primitif (Dp) : valeurs indiquées dans le tableau (par ex. 6,60 ; 8,00 ; 8,80 ; 9,60 ; 10,40 ; 12,80)
• Épaisseur panneau (c) : 2,00 mm (pour toutes les variantes listées)
• UL94 : non spécifié
• Indice de protection IP : non spécifié
