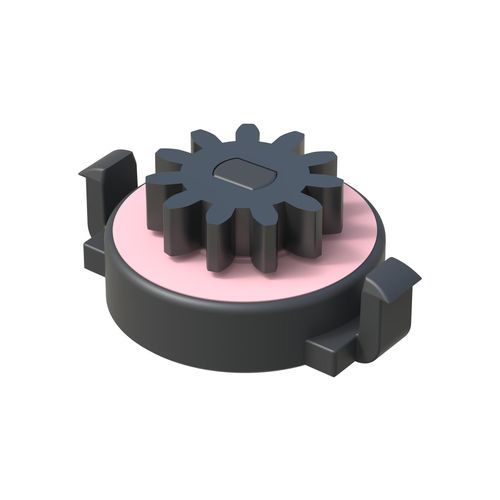

Amortisseur rotatif TBG

à fluidepour l'industrie automobileà sens unique

Description
Les amortisseurs rotatifs unidirectionnels TBG sont conçus pour contrôler la course d’ouverture de portes et de panneaux dans des applications industrielles. Disponibles dans une gamme d’efforts de couple, ces amortisseurs sont également utilisés dans des mécanismes de temporisation et de mouvement radial nécessitant une décélération unidirectionnelle contrôlée. Le design assure un couple constant et un mouvement précis pour l’intégration dans des ensembles.

Références techniques (tableau)
Référence | Nb dents (Z) | Diamètre primitif Dp | h / H | D | A | Épaisseur panneau c
50002000112 | 10 | 8,00 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000113 | 11 | 6,60 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000111 | 11 | 8,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000114 | 11 | 8,80 | 4,50 / 9,50 | 14,95 | 20,80 | 2,10
50002000115 | 11 | 8,80 | 5,00 (3+2) / 10,00 | 14,95 | 20,80 | 2,10
50002000117 | 12 | 9,60 | 3,50 / 8,00 | 14,95 | 20,80 | 2,10
50002000116 | 12 | 9,60 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000118 | 13 | 10,40 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
50002000119 | 14 | 7,00 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000120 | 16 | 12,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000121 | 16 | 12,80 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10

Notes
Plan PDF : disponible via la fiche produit (déclenché par le site). RoHS : conforme. Mesures exprimées en : Millimètres. UL94 : non applicable / classification non indiquée. IP : non indiqué.

Caractéristiques / spécifications techniques

• Brand: ISC Plastic Parts
• Dénomination commerciale (modèle) : TBG
• Type de produit : Amortisseur rotatif unidirectionnel
• Conformité : conforme RoHS
• Unité de mesure : Millimètres
• Vidéo disponible pour ce produit (hébergée sur le site)
• Nombre de références / variantes disponibles affichées : 11 (voir tableau ci-dessus)
