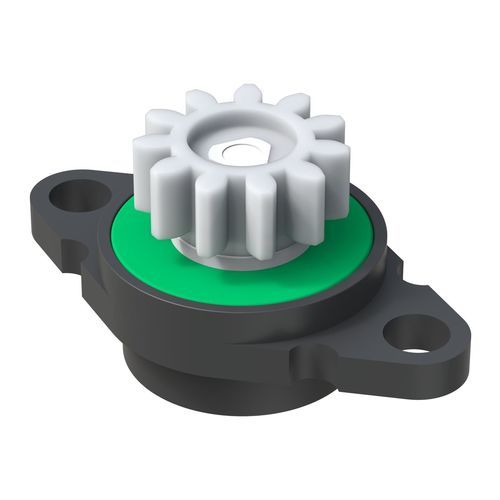

Amortisseur de porte rotatif TBH

pour l'automobile

Description
Les amortisseurs rotatifs de la série TBH sont proposés dans une gamme de couples et sont généralement utilisés pour contrôler la course d'ouverture de portes ou de panneaux. Ils sont également utilisés dans des dispositifs de temporisation et d'autres mécanismes nécessitant un mouvement radial contrôlé. L'intégration d'un amortisseur assure un mouvement contrôlé et peut améliorer la finition perçue des ensembles.

Conformité & Normes
UL94 : Non
IP : Non
RoHS : Oui

Mesures
Mesures exprimées en : Millimètres (mm)

Plans
PDF de dessin : disponible (plans 2D)

Médias
Images : rendu produit et dessin technique disponibles
Vidéo : vidéo produit disponible

Tableau - Références produit
Référence | Nombre de dents (Z) | Diamètre primitif Dp | h | D | A | H | c | Plus d'infos
50002000200 | 11 | 13,75 | 6,00 | 22,00 | 40,00 | 19,00 | 5,00 | informations disponibles

Caractéristiques techniques

• Modèle : TBH
• Référence : 50002000200
• Nombre de dents (Z) : 11
• Diamètre primitif (Dp) : 13,75 mm
• h : 6,00 mm
• D : 22,00 mm
• A : 40,00 mm
• H : 19,00 mm
• c : 5,00 mm
• Unité de mesures : Millimètres
• RoHS : Conforme
• UL94 : Non spécifié / non applicable
• IP : Non spécifié
• Médias : image de rendu principal, image du dessin technique, vidéo produit disponibles
