Amortisseur rotatif TBG
hydrauliquepour automobileà sens unique

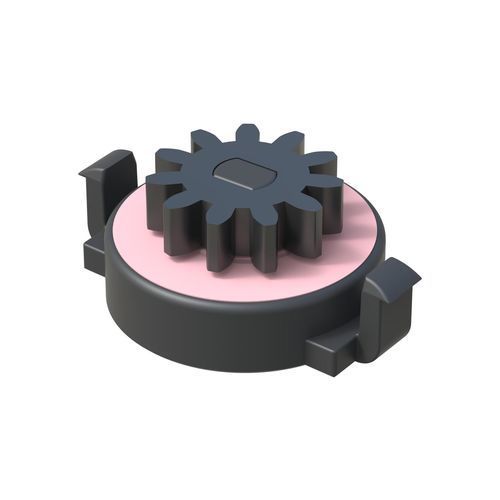

Amortisseur rotatif - TBG - ISC PLASTIC PARTS - hydraulique / pour automobile / à sens unique
Amortisseur rotatif - TBG - ISC PLASTIC PARTS - hydraulique / pour automobile / à sens unique
Amortisseur rotatif - TBG - ISC PLASTIC PARTS - hydraulique / pour automobile / à sens unique - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Fonction
rotatif
Technologie
hydraulique
Applications
pour automobile
Autres caractéristiques
à sens unique
Diamètre

15 mm
(0,6 in)

Hauteur

Min: 3 mm
(0,1 in)

Max: 10 mm
(0,4 in)

Description

Description du produit
Les amortisseurs rotatifs unidirectionnels TBG sont disponibles dans une large gamme de couples et sont conçus pour contrôler la course d'ouverture des portes ou panneaux. Ils sont également utilisés dans des dispositifs d'horlogerie et d'autres applications de mouvement radial, offrant une décélération contrôlée et un mouvement fluide.

Informations générales
  • Plan (PDF) : Disponible
  • UL94 : Non applicable / classification non indiquée
  • IP : Non indiqué
  • RoHS : Conforme
  • Mesures exprimées en : Millimètres
  • Vidéo : Disponible

Tableau - Références
Référence | Nbre de dents (Z) | Diamètre primitif Dp (mm) | h / H (mm) | D (mm) | A (mm) | Épaisseur panneau c (mm)
50002000112 | 10 | 8,00 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000113 | 11 | 6,60 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000111 | 11 | 8,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000114 | 11 | 8,80 | 4,50 / 9,50 | 14,95 | 20,80 | 2,10
50002000115 | 11 | 8,80 | 5,00 (3+2) / 10,00 | 14,95 | 20,80 | 2,10
50002000117 | 12 | 9,60 | 3,50 / 8,00 | 14,95 | 20,80 | 2,10
50002000116 | 12 | 9,60 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000118 | 13 | 10,40 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
50002000119 | 14 | 7,00 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000120 | 16 | 12,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000121 | 16 | 12,80 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10

Caractéristiques / spécifications techniques
  • Modèle / Dénomination : TBG
  • Fabricant / Marque : ISC Plastic Parts
  • Application : Contrôle de la course d'ouverture des portes ou panneaux ; dispositifs d'horlogerie et applications de mouvement radial
  • Couple : Disponible dans une large gamme de couples (voir références)
  • Normes / Conformité : Conforme RoHS ; classification UL94 non indiquée
  • Unité de mesure : Millimètres
  • Références produit disponibles (variantes) : 50002000111, 50002000112, 50002000113, 50002000114, 50002000115, 50002000116, 50002000117, 50002000118, 50002000119, 50002000120, 50002000121
  • Vidéo disponible pour démonstration produit
  • Plans techniques disponibles (PDF)
