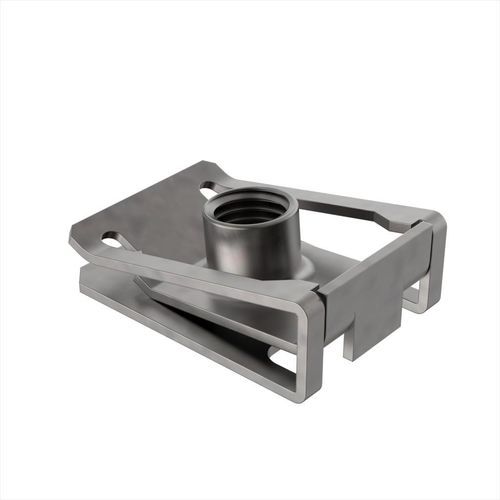

Écrou clip pour automobile NMT

en acierde fixationde fermeture

Description du produit
Les écrous de bord de panneau NMT fonctionnent comme un insert fileté qui se glisse sur le bord du panneau et s'enclenche lors de l'insertion de la vis. Ils rationalisent la fixation des panneaux par rapport aux écrous borgnes ou aux écrous soudés et permettent montage et démontage sans outils spéciaux.

Matériaux et applications
Fabriqués en acier, les écrous NMT conviennent à un large éventail d'assemblages industriels tels que la mécanique, les appareils électroménagers et les équipements électriques. Disponibles en plusieurs pas de vis, orientations et épaisseurs de panneau. Unités de mesure : millimètres. RoHS : conforme. UL94 : non classé. IP : non classé.

Caractéristiques

• Conception en clip fileté pour une fixation de panneau plus rapide
• Se place sur le bord du panneau et se verrouille à l'insertion de la vis
• Aucun outil spécial requis ; démontage simple
• Construction en acier
• Disponibles en différents pas, orientations et épaisseurs de panneau

Tableau de références
Référence | Convient pour | Diamètre du trou | Épaisseur du panneau | L | D | B
02800100005 | M5 | 6 | 0,50 à 4,00 | 6,80 | 15,20 | 12,00
02800100006 | M6 | 7 | 0,50 à 4,00 | 11,50 | 24,10 | 16,00
02800100007 | M6 | 8,5 / 8,7 | 0,50 à 4,00 | 10,80 à 11,00 | 24,30 | 15,70
02800100008 | M8 | 9 | 0,80 à 4,00 | 13,00 | 28,00 | 18,00
02800100009 | M10 | 15,5 | 1,50 à 5,50 | 19,00 | 34,50 | 23,85

Spécifications techniques

• Matériau : acier
• Conformité : RoHS
• Unités de mesure : millimètres
• Références et dimensions disponibles dans le tableau ci‑dessus
• Applications : mécanique, électroménager, équipements électriques et assemblages industriels généraux
