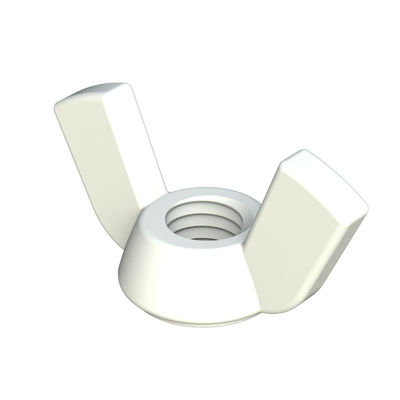

Écrou à oreilles MTM

aluminiumen polyamide renforcé de fibre de verrepour l'industrie automobile

Présentation
Écrous papillon MTM (similaires à DIN 315) en PA66 et PA6GF30 offrant des fixations légères et isolantes pour assemblages industriels. Disponibles en filetages métriques M4–M12 et en deux types de tête (A et B).

Matériaux et propriétés

• PA66 : thermoplastique technique à haute rigidité, bonne ténacité et excellente stabilité dimensionnelle. Utilisation continue jusqu'à 100 °C. Bonne résistance aux huiles, graisses, hydrocarbures et solvants aliphatiques.
• PA6GF30 : PA6 renforcé avec 30 % de fibres de verre, augmentant rigidité et résistance mécanique/thermique. Utilisation continue jusqu'à 130 °C. Excellente résistance aux chocs, au vieillissement thermique et au fluage. Bonne résistance chimique aux huiles, graisses, carburants et nombreux solvants organiques.

Applications
Adaptés aux composants électriques et mécaniques, fixations plastiques, panneaux et installations en environnements industriels exigeants nécessitant isolation électrique, résistance chimique et stabilité thermique.

Certifications et conformité

• UL94 : V2
• RoHS : conforme
• Indice IP : non spécifié
• Dimensions : millimètres
• Couleurs RAL : sur demande ; couleurs teintées possibles

Tableau de références (dimensions)
Réf | Filetage métrique | C | D | B | A | Type
00100101090 | M4 | 5,80 | 10,20 | 12,20 | 22,80 | A
03100302510 | M5 | · | 11,00 | 16,00 | 28,00 | B
00100101091 | M5 | 5,80 | 10,20 | 12,20 | 22,80 | A
03100302511 | M6 | · | 11,00 | 16,00 | 28,00 | B
00100101092 | M6 | 7,60 | 14,20 | 16,00 | 27,70 | A
03100302512 | M8 | · | 14,00 | 20,00 | 35,00 | B
00100101093 | M8 | 9,60 | 16,20 | 18,30 | 34,80 | A
03100302513 | M10 | · | 19,00 | 24,00 | 47,00 | B
00100101094 | M10 | 9,60 | 16,20 | 18,30 | 34,80 | A
00100101095 | M12 | 15,00 | 21,10 | 22,70 | 44,70 | A

Caractéristiques / spécifications techniques

• Modèle : MTM
• Matériaux : PA66 ; PA6GF30 (PA6 renforcé 30 % fibre de verre)
• Température d'utilisation continue : PA66 jusqu'à ~100 °C ; PA6GF30 jusqu'à ~130 °C
• Électrique : matériaux isolants
• Résistance chimique : bonne résistance aux huiles, graisses, hydrocarbures et nombreux solvants organiques
• Mécanique : grande rigidité ; rigidité augmentée avec renfort en fibre de verre
• UL94 : V2
• RoHS : conforme
• Unités : millimètres
