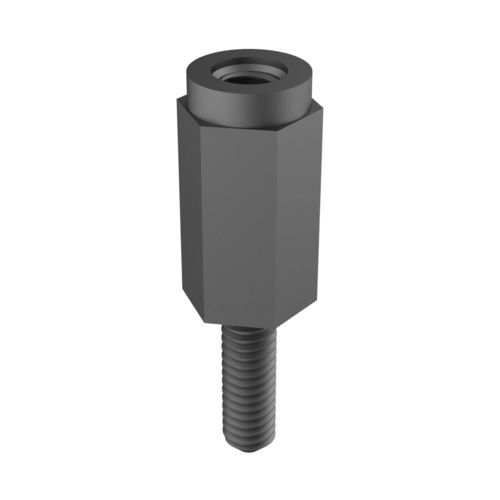

Colonnette pour carte de circuit imprimé MSCE

filetéemâlefemelle

Présentation
Notre entretoise hexagonale filetée mâle-femelle MSCE est conçue pour la fixation, l'espacement et le positionnement de cartes, panneaux et composants, en maintenant une distance définie entre les éléments de l'assemblage. Le corps hexagonal permet l'utilisation d'un outil pour un montage rapide et un serrage sécurisé lors de l'installation.

Matériau et propriétés
Fabriquée en PA66 (polyamide 66), l'entretoise offre un bon compromis entre résistance mécanique, ténacité et faible poids, ainsi que de bonnes propriétés d'isolation électrique.

Applications
Les entretoises plastiques conviennent particulièrement au montage de PCB, en maintenant un écart défini entre la carte et le châssis, panneau ou structure métallique et en évitant les contacts électriques indésirables. Elles sont également utilisées dans les équipements électroniques, tableaux électriques et enveloppes, et dans les applications nécessitant une réduction de poids, une protection contre la corrosion ou une isolation électrique entre composants.

Normes & conformité
· Indice de combustion : UL94 V2.
· RoHS : conforme (indiqué sur la fiche).
· Indice IP : non spécifié.

Informations complémentaires
D'autres tailles, matériaux et couleurs disponibles sur demande sous réserve de quantités minimales.

Tableau des variantes (dimensions en millimètres)
Référence | Filetage | L2 | L1 | L | A
01300200100 | M2,5 | 3,00 | 8,00 | 5,00 | 5,00
01300200101 | M2,5 | 6,00 | 3,00 | 8,00 | 5,00
01300200102 | M2,5 | 6,00 | 8,00 | 8,00 | 5,00
01300200103 | M2,5 | 8,00 | 8,00 | 10,00 | 5,00
01300200104 | M3 | 3,00 | 8,00 | 5,00 | 5,50
01300200112 | M3 | 3,00 | 8,00 | 5,00 | 6,00
00100900305 | M3 | 4,00 | 4,76 | 6,00 | 6,35
01300200113 | M3 | 4,00 | 8,00 | 6,00 | 6,00
00100900307 | M3 | 4,76 | 4,76 | 10,00 | 6,35
00100900308 | M3 | 4,76 | 4,76 | 11,00 | 6,35
00100900309 | M3 | 4,76 | 4,76 | 12,00 | 6,00
00100900310 | M3 | 4,76 | 4,76 | 13,00 | 6,00
00100900311 | M3 | 4,76 | 4,76 | 14,00 | 6,35
01300200115 | M3 | 6,00 | 6,30 | 8,00 | 6,00
50090000100 | M3 | 6,00 | 6,76 | 8,00 | 5,50
01300200105 | M3 | 6,00 | 8,00 | 8,00 | 5,50
01300200114 | M3 | 6,00 | 8,00 | 8,00 | 6,00
01300200130 | M3 | 6,00 | 8,00 | 8,00 | 8,00
00100900312 | M3 | 4,76 | 4,76 | 16,00 | 6,00
00100900306 | M3 | 6,80 | 4,76 | 8,00 | 6,00
01300200106 | M3 | 8,00 | 8,00 | 10,00 | 5,50
01300200116 | M3 | 8,00 | 8,00 | 10,00 | 6,00
01300200131 | M3 | 8,00 | 8,00 | 10,00 | 8,00
01300200107 | M3 | 8,00 | 8,00 | 12,00 | 5,50
01300200108 | M3 | 8,00 | 8,00 | 15,00 | 5,50
01300200109 | M3 | 8,00 | 8,00 | 20,00 | 5,50
01300200132 | M3 | 8,00 | 8,00 | 20,00 | 8,00
01300200110 | M3 | 8,00 | 8,00 | 25,00 | 5,50
01300200111 | M3 | 8,00 | 8,00 | 35,00 | 5,50
01300200133 | M3 | 8,00 | 8,00 | 35,00 | 8,00
01300200135 | M4 | 3,00 | 8,00 | 5,00 | 8,00
01300200136 | M4 | 5,50 | 8,00 | 7,00 | 8,00
01300200137 | M4 | 6,00 | 8,00 | 8,00 | 8,00
01300200134 | M4 | 8,00 | 6,00 | 45,00 | 7,00
00100900341 | M4 | 8,00 | 8,00 | 10,00 | 6,35
01300200138 | M4 | 8,00 | 8,00 | 10,00 | 8,00
01300200139 | M4 | 8,00 | 8,00 | 12,00 | 8,00
01300200140 | M4 | 8,00 | 8,00 | 13,00 | 8,00
01300200141 | M4 | 8,00 | 8,00 | 15,00 | 8,00
01300200142 | M4 | 8,00 | 8,00 | 18,00 | 8,00
00100900328 | M4 | 9,00 | 9,53 | 11,00 | 6,35
00100900329 | M4 | 9,53 | 9,53 | 12,00 | 6,35
00100900330 | M4 | 9,53 | 9,53 | 13,00 | 6,35
00100900331 | M4 | 9,53 | 9,53 | 14,00 | 6,35
00100900332 | M4 | 9,53 | 9,53 | 15,00 | 6,35
00100900333 | M4 | 9,53 | 9,53 | 16,00 | 6,35
00100900334 | M4 | 9,53 | 9,53 | 18,00 | 6,35
00100900335 | M4 | 9,53 | 9,53 | 19,00 | 6,35
00100900336 | M4 | 9,53 | 9,53 | 20,00 | 6,35
00100900337 | M4 | 9,53 | 9,53 | 22,00 | 6,35
00100900339 | M4 | 9,53 | 9,53 | 25,00 | 6,35
01300200143 | M4 | 10,00| 8,00 | 20,00 | 8,00
01300200144 | M4 | 10,00| 8,00 | 25,00 | 8,00
01300200145 | M4 | 10,00| 8,00 | 30,00 | 8,00
01300200146 | M4 | 10,00| 8,00 | 32,00 | 8,00
01300200147 | M4 | 10,00| 8,00 | 34,00 | 8,00
01300200148 | M4 | 10,00| 8,00 | 35,00 | 8,00
01300200149 | M4 | 10,00| 8,00 | 36,00 | 8,00
01300200150 | M4 | 10,00| 8,00 | 40,00 | 8,00
01300200151 | M4 | 10,00| 8,00 | 42,00 | 8,00
01300200152 | M4 | 10,00| 8,00 | 45,00 | 8,00
01300200153 | M4 | 10,00| 8,00 | 55,00 | 8,00
01300200154 | M5 | 8,00 | 8,00 | 10,00 | 10,00
01300200155 | M5 | 10,00| 8,00 | 16,00 | 10,00
01300200156 | M5 | 10,00| 8,00 | 25,00 | 10,00
01300200157 | M5 | 10,00| 8,00 | 30,00 | 10,00
01300200158 | M5 | 10,00| 8,00 | 35,00 | 10,00
01300200160 | M5 | 10,00| 8,00 | 50,00 | 10,00
01300200159 | M5 | 10,00| 10,50| 40,00 | 10,00
01300200161 | M6 | 10,00| 8,00 | 30,00 | 10,00

caractéristiques / spécifications techniques

• Matériau : PA66 (polyamide 66)
• Indice de combustion : UL94 V2
• RoHS : conforme
• Indice IP : non spécifié
• Applications typiques : montage PCB, séparation châssis/panneau, équipements électroniques, tableaux électriques, enveloppes
• Dimensions disponibles : voir le tableau des variantes ci‑dessus (mesures exprimées en millimètres)
