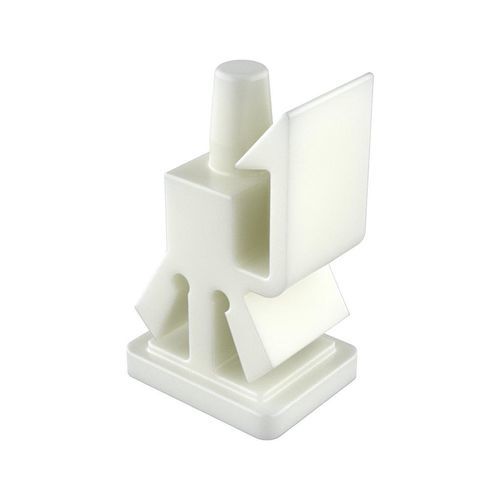

Patte de fixation robuste MATC

pour l'automobile

Description du produit
Ce support emboîtable se fixe la face inférieure dans la carte électronique (PCB). Le bras de verrouillage s'accroche sur le côté de la carte pour faciliter le retrait et le remplacement des cartes. Le support ne pivote pas dans le châssis ni dans les trous de positionnement. Le jeu entre la carte et le support peut varier selon l'épaisseur du châssis.

Normes et conformité

• UL94 : V2
• RoHS : Conforme
• IP : Non spécifié

Mesures
Unités exprimées en : Millimètres

Plans et médias
PDF du dessin : Disponible
Vidéo : Disponible

Tableau - Références
Référence | L | Taille perçage Ancre 1 | Taille perçage Ancre 2 | Épaisseur panneau Ancre 1 | Épaisseur panneau Ancre 2 | H1 / H2 | B / D / A | C / F
00100900408 | 4,80 | 7,92 x 9,53 | 4,00 | 1,30 | 1,60 | 5,84 / 1,78 | 9,53 / 11,94 / 10,80 | 7,67 / 5,08

Caractéristiques techniques / spécifications

• Référence : 00100900408
• Longueur (L) : 4,80 mm
• Taille perçage Ancre 1 : 7,92 x 9,53 mm
• Taille perçage Ancre 2 : 4,00 mm
• Épaisseur panneau Ancre 1 : 1,30 mm
• Épaisseur panneau Ancre 2 : 1,60 mm
• H1 / H2 : 5,84 / 1,78 mm
• B / D / A : 9,53 / 11,94 / 10,80 mm
• C / F : 7,67 / 5,08 mm
• Classification UL94 : V2
• RoHS : Conforme
• Unité de mesure : Millimètres
