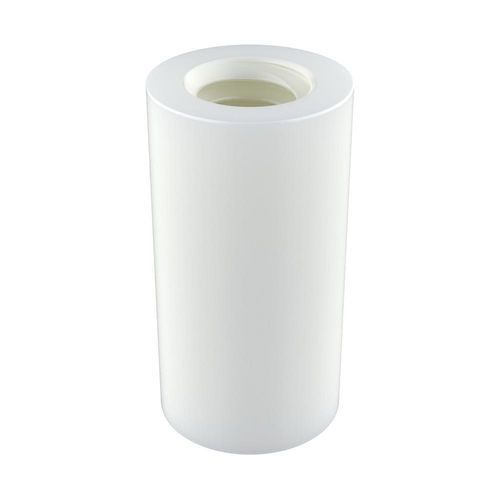

Colonnette pour carte de circuit imprimé MECM

filetéefemellepour l'industrie automobile

Description
L'entretoise cylindrique femelle filetée MECM est conçue pour la fixation, l'espacement et le positionnement de cartes, panneaux et composants, en maintenant une distance définie entre les éléments de l'assemblage. Son corps cylindrique offre une géométrie externe uniforme facilitant l'intégration dans différentes configurations de montage.

Matériau et propriétés
Fabriquée en PA66 (polyamide 66), offrant un compromis entre résistance mécanique, ténacité et faible masse, ainsi que des propriétés d'isolation électrique adaptées aux ensembles électroniques.

Applications

• Particulièrement adaptée au montage de PCB pour garantir le dégagement entre la carte et le châssis, panneau ou structure métallique et éviter les contacts électriques.
• Utilisée dans les équipements électroniques, tableaux et armoires électriques.
• Applicable également lorsque sont requis la réduction de poids, la prévention de la corrosion ou l'isolation électrique entre composants.

Normes et conformité

• Indice de inflammabilité : UL94 V2
• RoHS : Conforme (indiqué)
• Indice IP : Non indiqué / non classé

Références disponibles (tableau)
Reference | Metric thread | L | A
00100202025 | M3 | 6,35 | 6,35
00100202026 | M3 | 7,94 | 6,35
00100202027 | M3 | 9,53 | 6,35
00100202028 | M3 | 12,70 | 6,35
00100202029 | M3 | 15,88 | 6,35
00100202030 | M3 | 19,05 | 6,35
00100202031 | M3 | 22,22 | 6,35
00100202032 | M3 | 25,40 | 6,35
00100202033 | M3,5 | 6,35 | 6,35
00100202034 | M3,5 | 7,94 | 6,35
00100202035 | M3,5 | 9,53 | 6,35
00100202036 | M3,5 | 12,70 | 6,35
00100202037 | M3,5 | 14,29 | 6,35
00100202038 | M3,5 | 15,88 | 6,35
00100202039 | M3,5 | 19,05 | 6,35
00100202040 | M3,5 | 22,22 | 6,35
00100202041 | M3,5 | 23,81 | 6,35
00100202042 | M3,5 | 25,40 | 6,35
00100202043 | M3,5 | 38,10 | 6,35
00100202044 | M4 | 6,35 | 6,35
00100202051 | M4 | 6,35 | 7,95
00100202045 | M4 | 9,53 | 6,35
00100202052 | M4 | 9,53 | 7,95
00100202046 | M4 | 12,70 | 6,35
00100202053 | M4 | 12,70 | 7,95
00100202047 | M4 | 15,88 | 6,35
00100202054 | M4 | 15,88 | 7,95
00100202048 | M4 | 19,05 | 6,35
00100202055 | M4 | 19,05 | 7,95
00100202049 | M4 | 22,22 | 6,35
00100202056 | M4 | 22,22 | 7,95
00100202050 | M4 | 25,40 | 6,35
00100202057 | M4 | 25,40 | 7,95
00100202058 | M5 | 6,35 | 9,53
00100202065 | M5 | 6,35 | 12,70
00100202059 | M5 | 9,53 | 9,53
00100202066 | M5 | 9,53 | 12,70
00100202060 | M5 | 12,70 | 9,53
00100202067 | M5 | 12,70 | 12,70
00100202061 | M5 | 15,88 | 9,53
00100202068 | M5 | 15,88 | 12,70
00100202062 | M5 | 19,05 | 9,53
00100202069 | M5 | 19,05 | 12,70
00100202063 | M5 | 22,22 | 9,53
00100202070 | M5 | 22,22 | 12,70
00100202064 | M5 | 25,40 | 9,53
00100202071 | M5 | 25,40 | 12,70

Ressources supplémentaires
Dessin 2D et vidéo produit disponibles en téléchargement sur la page produit.

Caractéristiques techniques

• Modèle : MECM
• Matériau : PA66 (polyamide 66)
• Inflammabilité : UL94 V2
• RoHS : indiqué conforme
• Indice IP : non indiqué
• Unités de mesure : millimètres
• Applications typiques : montage PCB, équipements électroniques, tableaux et armoires électriques
• Géométrie externe : cylindrique, uniforme
