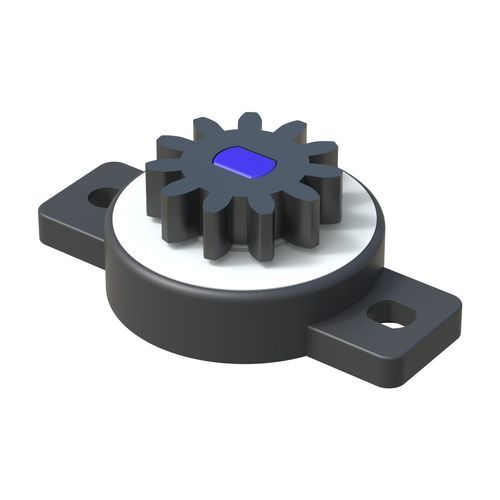

Amortisseur rotatif TBE

hydrauliquepour l'industrie automobileà sens unique

Description
Amortisseur rotatif unidirectionnel modèle TBE conçu pour contrôler et ralentir un mouvement de rotation dans les applications d'ouverture. Disponible en plusieurs configurations de denture pour s'adapter aux différents profils de course et contraintes d'installation. Utilisé principalement pour réguler la course d'ouverture de portes, trappes ou panneaux ; certaines variantes peuvent servir dans des fonctions de temporisation ou de mouvements radiaux.

Applications

• Ouverture contrôlée de portes, panneaux et capots
• Mécanismes de temporisation et de retour
• Intégration dans des ensembles nécessitant un amortissement rotatif défini

Certifications & conformité

• RoHS : Oui
• UL94 : Non spécifié / Pas de données
• Indice IP : Non spécifié / Pas de données

Mesures
Mesures exprimées en : Millimètres

Médias

• Plans techniques : PDF de dessin disponible (dessins 2D)
• Vidéo : Vidéo produit disponible
• Images : Rendus et images de dessins techniques disponibles

Variantes (tableau)
Référence | Nombre de dents (Z) | Diamètre primitif Dp (mm) | h / H (mm) | D (mm) | A (mm) | c (mm)
50002000101 | 10 | 8.00 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000102 | 11 | 6.60 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000100 | 11 | 8.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000103 | 11 | 8.80 | 4.50 / 9.50 | 15.20 | 24.00 | 2.10
50002000104 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 15.20 | 24.00 | 2.10
50002000106 | 12 | 9.60 | 3.50 / 8.00 | 15.20 | 24.00 | 2.10
50002000105 | 12 | 9.60 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000107 | 13 | 10.40 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10
50002000108 | 14 | 7.00 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000109 | 16 | 12.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000110 | 16 | 12.80 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10

Caractéristiques techniques

• Modèle : TBE
• Marque : ISC Plastic Parts
• Conformité RoHS : Oui
• UL94 : Non spécifié
• Indice IP : Non spécifié
• Unité de mesure : Millimètres
• Médias disponibles : dessin 2D (PDF), vidéo produit, rendus et images de dessin
• Nombre de variantes listées : 11 (références indiquées dans le tableau ci‑dessus)
