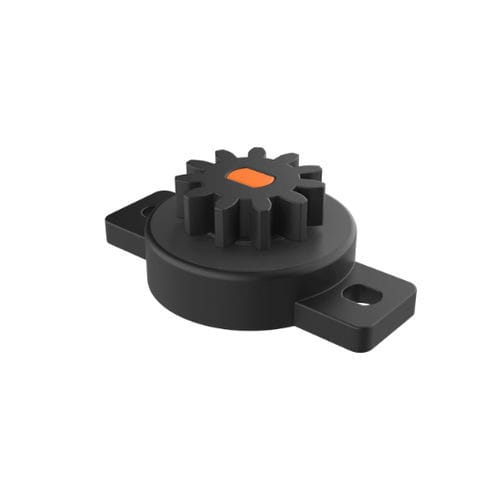

Amortisseur rotatif TBA

à fluidepour l'industrie automobileen plastique

Description du produit
Les amortisseurs rotatifs modèle TBA de ISC Plastic Parts assurent une décélération contrôlée pour l'ouverture et la fermeture de portes, couvercles et panneaux. Ils conviennent aux mouvements radiaux et aux applications de temporisation. Le couple est déterminé par la viscosité du fluide et la géométrie des ailettes internes ; chaque unité est testée à 100 % pour la valeur de couple afin d'assurer une performance constante.

Applications

• Composants de mobilier (porte-gobelets, accoudoirs centraux, boîte à gants, poignées, abattants WC, tiroirs)
• Appareils ménagers (machines à laver, portes de réfrigérateur, bacs à déchets)
• Applications de petits composants en électronique, dispositifs médicaux et aéronautique

Conditions d'utilisation

• Plage de température : -40º à +90º
• Durée de service : 100 000 cycles à 200 rpm à température ambiante (1 cycle = 0º → 360º → 0º)

Normes / Certificats / Remarques
UL94 : non spécifié
IP : non spécifié
RoHS : conforme
Unités de mesure : millimètres
PDF de dessin : disponible (lien du dessin sur la page source)
Vidéo : disponible (vidéo produit présente sur la page)

Tableau de références (dimensions & données)
En-tête : Reference | No. Teeth (Z) | Pitch diameter Dp | h | D | A | H | c
50002000057 | 10 | 8,00 | 3,70 | 14,80 | 24,00 | 8,70 | 3,10
50002000003 | 10 | 8,00 | 3,70 | 15,15 | 24,00 | 8,70 | 2,10
50002000046 | 10 | 8,00 | 3,70 | 14,95 | 24,00 | 7,50 | 2,10
50002000058 | 11 | 6,60 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000004 | 11 | 6,60 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000047 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000056 | 11 | 8,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000001 | 11 | 8,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000045 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000059 | 11 | 8,80 | 4,50 | 14,80 | 24,00 | 9,50 | 3,10
50002000005 | 11 | 8,80 | 4,50 | 15,15 | 24,00 | 9,50 | 2,10
50002000048 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 8,30 | 2,10
50002000060 | 11 | 8,80 | 5,00 (3+2) | 14,80 | 24,00 | 10,00 | 3,10
50002000006 | 11 | 8,80 | 5,00 (3+2) | 15,15 | 24,00 | 10,00 | 2,10
50002000049 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 8,80 | 2,10
50002000061 | 12 | 9,60 | 3,50 | 14,80 | 24,00 | 8,50 | 3,10
50002000062 | 13 | 10,40 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000050 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,30 | 2,10
50002000051 | 13 | 10,40 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000007 | 12 | 9,60 | 3,50 | 15,15 | 24,00 | 8,50 | 2,10
50002000008 | 13 | 10,40 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000063 | 13 | 10,40 | 5,70 | 14,80 | 24,00 | 10,70 | 3,10
50002000009 | 13 | 10,40 | 5,70 | 15,15 | 24,00 | 10,70 | 2,10
50002000052 | 13 | 10,40 | 5,70 | 14,95 | 24,00 | 9,50 | 2,10
50002000064 | 14 | 7,00 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000010 | 14 | 7,00 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000053 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000065 | 16 | 12,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000011 | 16 | 12,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000054 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000066 | 16 | 12,80 | 5,00 | 14,80 | 24,00 | 10,00 | 3,10
50002000012 | 16 | 12,80 | 5,00 | 15,15 | 24,00 | 10,00 | 2,10
50002000055 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 8,80 | 2,10

Caractéristiques / spécifications techniques

• Modèle : TBA
• Marque : ISC Plastic Parts
• Fonction : amortisseur rotatif pour décélération contrôlée de portes/panneaux et applications de temporisation
• Couple déterminé par la viscosité du fluide et la structure des ailettes ; tous les éléments sont testés à 100 % pour le couple
• Plage de température : -40º à +90º
• Durée de service : 100 000 cycles à 200 rpm (0º → 360º → 0º)
• Dimensions et références multiples disponibles (voir le tableau de références ci-dessus) ; unités en millimètres
• RoHS : conforme ; UL94 et IP : non spécifiés
• Médias produit : PDF de dessin disponible, vidéo produit disponible
